Электрический листогибочный пресс PBH series

ЧПУс высокой скоростьюсверхточный

Наименование продукта
PBH высокоскоростной CNC листогибочный пресс

Ключевые характеристики

• Высокоскоростной CNC пресс‑гиб для точной гибки листового металла
• Стандартная система CNC: DA56S; рекомендуется DA66T для машин с более чем (4+1) осями
• ЧПУ задняя упорная линейка по осям X и R с движением по линейным направляющим
• Механический быстрофикс для верхней матрицы и система быстрого смены 2‑V для нижней матрицы
• Передние подпоры регулируются с шагом

Доступные модели

• PBH-300/4100
• PBH-300/3100
• PBH-250/4100
• PBH-250/3100
• PBH-220/4100
• PBH-220/3100
• PBH-160/4100

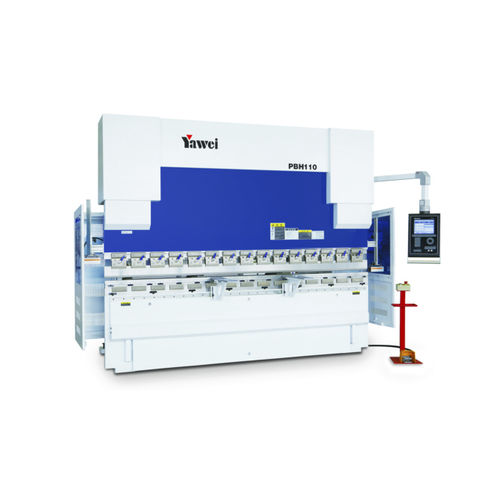

• PBH-110/4100

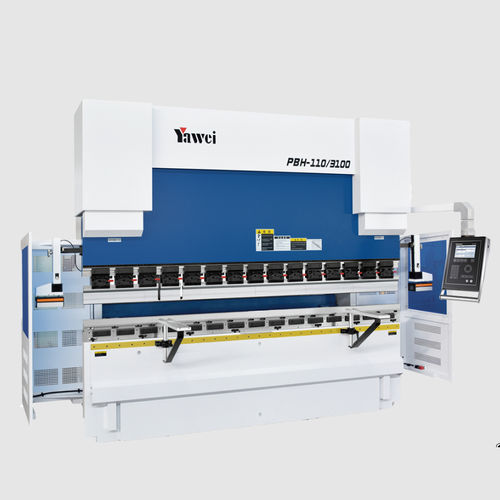

• PBH-110/3100
• PBH-80/2550
• PBH-160/3100

Технические параметры - PBH-300/4100
Сила гибки: 3000kN
Длина гиба A: 4100mm
Расстояние между стойками B: 3600mm
Глубина горла D: 410mm
Ход рамки C: 265mm
Высота установки матрицы E: 580mm
Скорость рамки: 110mm/s 10mm/s 110mm/s
Мощность главного двигателя: 22kW
Объем масляного бака: 600L
Габаритные размеры L*W*H: 4700*1900*3100mm

CNC и оснастка

• Стандартная система CNC: DA56S; DA66T рекомендуется для более чем (4+1) осей
• ЧПУ задняя упорная линейка по осям X и R; упорные пальцы перемещаются по линейным направляющим
• Верхняя матрица: механическое быстрое крепление
• Нижняя матрица: 2‑V быстросменное крепление
• Передние упоры: настройка шагом

Примечания
Предоставляются несколько вариантов конфигураций (см. список моделей выше) с таблицами параметров для каждой модели. Для каждого перечисленного модельного исполнения доступны отдельные детализированные таблицы параметров.
