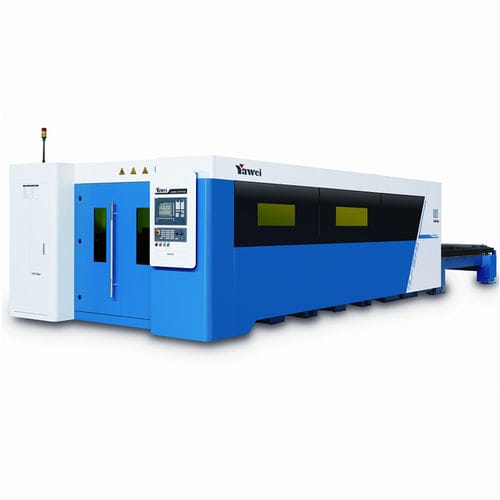

Станок для резки волоконный лазер HLF seriesдля металладля листаЧПУ
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- волоконный лазер
- Обрабатываемый материал
- для металла
- Обработываемое изделие
- для листа
- Тип управления
- ЧПУ
- Конструкция
- большой формат, тип козлового крана
- Другие характеристики
- автоматический, высокоскоростной, высокая мощность, со столом для обмена, многоосный
- Ход Х
МАКС.: 12 040 mm
(474,02 in)МИН.: 3 040 mm
(119,69 in)- Ход Y
МАКС.: 2 520 mm
(99,21 in)МИН.: 1 520 mm
(59,84 in)- Ход Z
МАКС.: 340 mm
(13 in)МИН.: 300 mm
(12 in)- Максимальная высота среза
МАКС.: 340 mm
(13,4 in)МИН.: 300 mm
(11,8 in)- Скорость резки
3,333 m/s
(10,935 ft/s)- Мощность лазера
МАКС.: 80 000 W
МИН.: 3 000 W
- Повторяемость
0,03 mm
(0,0012 in)- Ускорение
МАКС.: 19,61 m/s²
(64,34 ft/s²)МИН.: 17,65 m/s²
(57,91 ft/s²)- Габаритная длина
МАКС.: 28 000 mm
(1 102 in)МИН.: 9 300 mm
(366 in)- Высота
2 200 mm
(87 in)- Вес
16 000 kg
(35 273,96 lb)- Грузоподъемность
МАКС.: 14 000 kg
(30 864,7 lb)МИН.: 1 000 kg
(2 204,6 lb)
Описание
Обзор продукта
Серия HLF Classic Flagship Series представляет портальные волоконные лазерные установки для промышленной резки листового металла, с конфигурациями для малых и очень больших листов и с широким диапазоном мощностей лазера. Оборудование имеет двуприводную портальную структуру, жесткую облегчённую балку и подъёмный сменный рабочий стол для непрерывных производственных процессов.
Ключевые характеристики
Параметры продукта (по моделям)
Технические характеристики
Серия HLF Classic Flagship Series представляет портальные волоконные лазерные установки для промышленной резки листового металла, с конфигурациями для малых и очень больших листов и с широким диапазоном мощностей лазера. Оборудование имеет двуприводную портальную структуру, жесткую облегчённую балку и подъёмный сменный рабочий стол для непрерывных производственных процессов.
Ключевые характеристики
- Высокоскоростная резка тонких листов и прецизионная обработка средних по толщине листов с минимальными следами прожига.
- Интеллектуальный интерфейс оператора с мониторингом состояния оборудования в реальном времени и встроенной библиотекой экспертных параметров резки.
- Интерполяция на наноуcровне и независимое ЧПУ, обеспечивающие быструю реакцию осей и плавную синхронизацию нескольких осей.
- Высокая скорость траектории и модель-зависимое ускорение до 2,0G для повышения производительности.
- Трансмиссионные компоненты ведущих немецких/японских брендов для высокой точности и долгого срока службы.
- Автоматическое управление давлением вспомогательного газа с функцией автоматической смены Air/O2/N2 и сигнализацией при отклонении для снижения брака.
- Вторичное позиционирование оптическим датчиком и автоматическое обнаружение кромки для эффективного повторного позиционирования и точной вторичной резки.
Параметры продукта (по моделям)
- HLF-1530
Диапазон резки: 3000×1500 mm
Ход по X: 3040 mm
Ход по Y: 1520 mm
Ход по Z: 300 mm
Макс. скорость траектории X-Y: 200 m/min
Макс. ускорение X/Y: 2,0G m/s²
Точность позиционирования: ±0,03 mm
Точность повторного позиционирования: ±0,02 mm
Макс. нагрузка рабочего стола: 1000 Kg
Габариты станка: 9300×5000×2200 mm
Мощность лазерного генератора: 3 / 6 / 12 / 20 kW - HLF-2040
Диапазон резки: 4000×2000 mm
Ход X: 4040 mm
Ход Y: 2020 mm
Ход Z: 300 mm
Макс. скорость траектории X-Y: 200 m/min
Макс. ускорение X/Y: 2,0G m/s²
Точность позиционирования: ±0,03 mm
Точность повторного позиционирования: ±0,02 mm
Макс. нагрузка рабочего стола: 1800 Kg
Габариты станка: 11500×5500×2200 mm
Мощность лазерного генератора: 3 / 6 / 12 / 20 kW - HLF-2560
Диапазон резки: 6000×2500 mm
Ход X: 6040 mm
Ход Y: 2520 mm
Ход Z: 340 mm
Макс. скорость траектории X-Y: 200 m/min
Макс. ускорение X/Y: 1,8G m/s²
Точность позиционирования: ±0,03 mm
Точность повторного позиционирования: ±0,02 mm
Макс. нагрузка рабочего стола: 5800 / 7000 Kg
Габариты станка: 15500×5700×2200 mm
Масса машины: 16000 Kg
Мощность лазерного генератора: 6 / 12 / 20 / 30 kW - HLF-2580
Диапазон резки: 8000×2500 mm
Ход X: 8040 mm
Ход Y: 2520 mm
Ход Z: 340 mm
Макс. скорость траектории X-Y: 200 m/min
Макс. ускорение X/Y: 1,8G m/s²
Точность позиционирования: ±0,03 mm
Точность повторного позиционирования: ±0,02 mm
Макс. нагрузка рабочего стола: 6300 / 9300 Kg
Габариты станка: 20000×5700×2200 mm
Мощность лазерного генератора: 12 / 20 / 30 / 40 / 60 / 80 kW - HLF-25120
Диапазон резки: 12000×2500 mm
Ход X: 12040 mm
Ход Y: 2520 mm
Ход Z: 340 mm
Макс. скорость траектории X-Y: 200 m/min
Макс. ускорение X/Y: 1,8G m/s²
Точность позиционирования: ±0,03 mm
Точность повторного позиционирования: ±0,02 mm
Макс. нагрузка рабочего стола: 9400 / 14000 Kg
Габариты станка: 28000×5700×2200 mm
Мощность лазерного генератора: 12 / 20 / 30 / 40 / 60 / 80 kW
Технические характеристики
- Серия: HLF Classic Flagship Series (модели: HLF-1530, HLF-2040, HLF-2560, HLF-2580, HLF-25120)
- Точность позиционирования: ±0,03 mm
- Точность повторного позиционирования: ±0,02 mm
- Макс. скорость траектории X-Y: 200 m/min
- Ускорение X/Y: до 2,0G m/s² (в зависимости от модели)
- Опции мощности лазера: от 3 kW до 80 kW в зависимости от конфигурации
- Макс. нагрузка рабочего стола: варьируется по моделям, от 1 000 Kg до более 14 000 Kg
