Лазерный станок для резки HLA series
для металладля листас ручной загрузкой

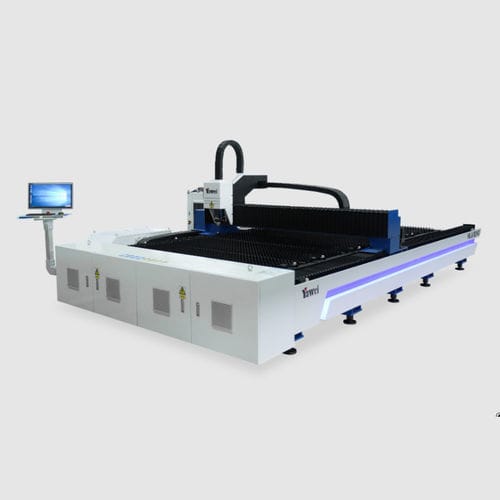

Лазерный станок для резки - HLA series - JIANGSU YAWEI MACHINE TOOL - для металла / для листа / с ручной загрузкой
Лазерный станок для резки - HLA series - JIANGSU YAWEI MACHINE TOOL - для металла / для листа / с ручной загрузкой
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
лазерный
Обрабатываемый материал
для металла
Обработываемое изделие
для листа
Загрузка деталей
с ручной загрузкой
Конструкция
компактный, с двумя козловыми кранами, с неподвижным столом, гибкий
Другие характеристики
сверхточный
Ход Х

МАКС.: 13 120 mm
(516,54 in)

МИН.: 3 070 mm
(120,87 in)

Ход Y

МАКС.: 3 120 mm
(122,83 in)

МИН.: 1 545 mm
(60,83 in)

Ход Z

МАКС.: 170 mm
(7 in)

МИН.: 120 mm
(5 in)

Скорость резки

МАКС.: 2,333 m/s
(7,654 ft/s)

МИН.: 1,667 m/s
(5,469 ft/s)

Мощность лазера

МАКС.: 80 000 W

МИН.: 3 000 W

Повторяемость

0,02 mm
(0,0008 in)

Ускорение

МАКС.: 11,77 m/s²
(38,62 ft/s²)

МИН.: 7,85 m/s²
(25,75 ft/s²)

Габаритная длина

МАКС.: 17 000 mm
(669 in)

МИН.: 5 000 mm
(197 in)

Высота

2 000 mm
(79 in)

Грузоподъемность

МАКС.: 18 000 kg
(39 683,2 lb)

МИН.: 900 kg
(1 984,2 lb)

Описание

Описание продукта
Компактная конструкция станка с небольшой занимаемой площадью для эффективного использования производственной площади.
Открытая зона резки, упрощающая загрузку/разгрузку листового материала и обеспечивающая гибкость при установке на различных площадках.
Порт для удаления пыли/дымовых газов расположен под зоной резки для улучшенной очистки и обеспечения стабильной эксплуатации в длительной перспективе.
Открытый портальный (gantry) привод с двойным приводом и одной рабочей столешницей обеспечивает стабильное движение и надёжность процесса.
Станина сварена с использованием алюминиевой сплошной балки для соответствия требованиям движений с высокой ускоренностью.
Отдельный электрический шкаф управления для гибкого размещения в зависимости от планировки площадки.

Параметры продукта - Модели
  • HLA-1530
  • HLA-2040
  • HLA-2560
  • HLA-2580
  • HLA-25120
  • HLA-30130

HLA-1530
Диапазон резки: 3050*1525mm
Ход по оси X: 3070mm
Ход по оси Y: 1545mm
Ход по оси Z: 120mm
Максимальная скорость траектории X-Y: 140m/min
Макс. ускорение X/Y: 1.2Gm/s²
Позиционная точность: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка рабочего стола: 900Kg
Габаритные размеры станка: 5000*3700*2000mm
Мощность лазерного генератора: 3/6kW

HLA-2040
Диапазон резки: 4065*2035mm
Ход по оси X: 4085mm
Ход по оси Y: 2055mm
Ход по оси Z: 120mm
Максимальная скорость траектории X-Y: 140m/min
Макс. ускорение X/Y: 1.2Gm/s²
Позиционная точность: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка рабочего стола: 1500Kg
Габаритные размеры станка: 6000*4400*2000mm
Мощность лазерного генератора: 3/6kW

HLA-2560
Диапазон резки: 6100*2545mm
Ход по оси X: 6120mm
Ход по оси Y: 2565mm
Ход по оси Z: 170mm
Максимальная скорость траектории X-Y: 140m/min
Макс. ускорение X/Y: 1.0Gm/s²
Позиционная точность: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка рабочего стола: 3000Kg
Габаритные размеры станка: 8800*5400*2000mm
Мощность лазерного генератора: 12/20/30/40/50/60/80kW

HLA-2580
Диапазон резки: 8100*2545mm
Ход по оси X: 8120mm
Ход по оси Y: 2565mm
Ход по оси Z: 170mm
Максимальная скорость траектории X-Y: 140m/min
Макс. ускорение X/Y: 1.0Gm/s²
Позиционная точность: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка рабочего стола: 6250/9400Kg
Габаритные размеры станка: 11400*5500*2000mm
Мощность лазерного генератора: 12/20/30/40/50/60/80kW

HLA-25120
Диапазон резки: 12100*2545mm
Ход по оси X: 12120mm
Ход по оси Y: 2565mm
Ход по оси Z: 170mm
Максимальная скорость траектории X-Y: 140m/min
Макс. ускорение X/Y: 1.0Gm/s²
Позиционная точность: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка рабочего стола: 9400/14000Kg
Габаритные размеры станка: 15500*5500*2000mm
Мощность лазерного генератора: 12/20/30/40/50/60/80kW

HLA-30130
Диапазон резки: 13100*3100mm
Ход по оси X: 13120mm
Ход по оси Y: 3120mm
Ход по оси Z: 170mm
Максимальная скорость траектории X-Y: 100m/min
Макс. ускорение X/Y: 0.8Gm/s²
Позиционная точность: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка рабочего стола: 12000/18000Kg
Габаритные размеры станка: 17000*6000*2000mm
Мощность лазерного генератора: 12/20/30/40/50/60/80kW

Технические особенности / Характеристики
  • Компактная конструкция с небольшой занимаемой площадью.
  • Открытая зона резки для упрощённой погрузки/разгрузки и адаптации к месту установки.
  • Порт для удаления пыли под зоной резки для улучшения очистки от пыли и дыма.
  • Открытая портальная конструкция с двойным приводом и одним рабочим столом для стабильной работы и высокой повторяемости.
  • Сварная станина с алюминиевой балкой для обеспечения жёсткости и поддержки высоких ускорений.
  • Отдельный электрический шкаф для гибкой установки в зависимости от планировки цеха.
  • Позиционная точность: ±0.03mm; Точность повторного позиционирования: ±0.02mm.
  • Максимальная скорость траектории X-Y: до 140m/min (в зависимости от модели).
  • Максимальное ускорение X/Y: до 1.2Gm/s² (в зависимости от модели).
  • Варианты мощности лазерного генератора: 3/6kW для малых моделей; серия 12–80kW для крупных моделей.
