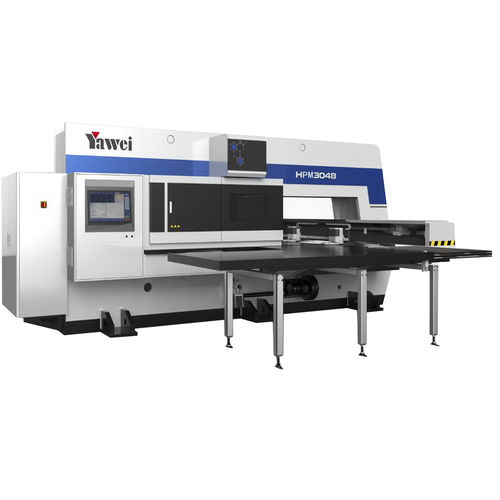

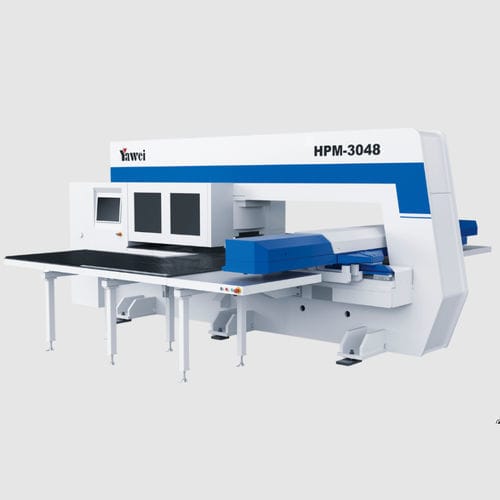

Пробивной пресс ЧПУ HPM seriesс сервоприводомдля листадля формовки
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Привод
- с сервоприводом
- Обрабатываемый продукт
- для листа
- Комбинированная функция
- для формовки
- Другие характеристики
- высокоскоростной, с револьверной головкой
- Сила
294 000 N
- Скорость производства
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 2 500 rpm
(15 708 rad.min-1)- Ход Х
1 250 mm
(49,21 in)- Ход Y
5 000 mm
(196,85 in)- Толщина листового металла
МИН.: 0 mm
(0 in)МАКС.: 6,35 mm
(0,25 in)
Описание
Описание продукта
Ключевые особенности
Технические параметры — HPM-3048
Технические параметры — HPM-3058
Области применения
- Серия HPM — это CNC турельные пробивные прессы с сервоприводом, предназначенные для высокоскоростного и повторяемого пробивания и формовки листового металла.
- Сервоуправляемый главный вал и независимые приводы турели обеспечивают стабильное, точное движение и высокую скорость цикла.
- Полноэкранный сенсорный HMI и современная ЧПУ‑система упрощают программирование и управление станком.
Ключевые особенности
- Вращающаяся турель с постоянным зацеплением и запатентованной системой позиционирования для улучшенной повторяемости.
- Двойной серводвигатель для кривошипно‑шатунного механизма снижает инерцию и повышает отзывчивость.
- Программируемые плавающие зажимы адаптируются к состоянию листа, уменьшая деформации и время переналадки.
- Большой магазин инструментов (56 позиционных станций стандартно; опционально 64) и независимые приводы верхней/нижней турели для более быстрой смены инструментов.
- Система вакуумного удаления обрезков предотвращает обратный выброс и засорение при пробивке.
- Энергоэффективная конструкция, низкий уровень шума и возможности интеграции автоматизации.
Технические параметры — HPM-3048
- Номинальная сила: 294 kN
- Макс. обрабатываемый размер листа (с одной репозиционировкой): 1250 × 5000 mm
- Макс. толщина листа (углеродистая сталь): 6,35 mm
- Макс. толщина листа (нержавеющая сталь): 4 mm
- Макс. диаметр одного пуансона: Φ88,9 mm
- Стандартные позиции инструментов: 56 (опционально 64)
- Точность пробивки: ±0,1 mm
- Частота пробивки: до 2500 cpm (в зависимости от модели)
- Макс. частота (шаг 1 mm, ход 6 mm): 900 cpm
- Макс. частота (шаг 25,4 mm, ход 6 mm): 450 cpm
- Макс. скорость подачи листа: 102 m/min
- Скорость турели: 30 rpm
- Число управляемых осей: 7 (X, Y1, Y2, T1, T2, C, Z)
- Требование по источнику воздуха: 0,6 MPa
- Габариты (L×W×H): 5610 × 5000 × 2300 mm
- Масса: 17500 kg
Технические параметры — HPM-3058
- Номинальная сила: 294 kN
- Макс. обрабатываемый размер листа (с одной репозиционировкой): 1250 × 5000 mm
- Макс. толщина листа (углеродистая сталь): 6,35 mm
- Макс. толщина листа (нержавеющая сталь): 4 mm
- Макс. диаметр одного пуансона: Φ88,9 mm
- Стандартные позиции инструментов: 56 (опционально 64)
- Точность пробивки: ±0,1 mm
- Частота пробивки: до 2500 cpm (в зависимости от модели)
- Макс. частота (шаг 1 mm, ход 6 mm): 900 cpm
- Макс. частота (шаг 25,4 mm, ход 6 mm): 450 cpm
- Макс. скорость подачи листа: 102 m/min
- Скорость турели: 30 rpm
- Число управляемых осей: 7 (X, Y1, Y2, T1, T2, C, Z)
- Требование по источнику воздуха: 0,6 MPa
- Габариты (L×W×H): 6280 × 5000 × 2300 mm
- Масса: 19000 kg
Области применения
- Подходит для крупносерийного производства штампованных листовых деталей: электрические шкафы, корпуса, HVAC‑компоненты, детали бытовой техники и другие промышленные пробивные детали.
- Разработана для интеграции в автоматизированные производственные линии и системы обращения с материалами.
- Доступны опции для специального оснастки, интерфейсов автоматизации и вакуумного удаления обрезков в соответствии с производственным потоком.
