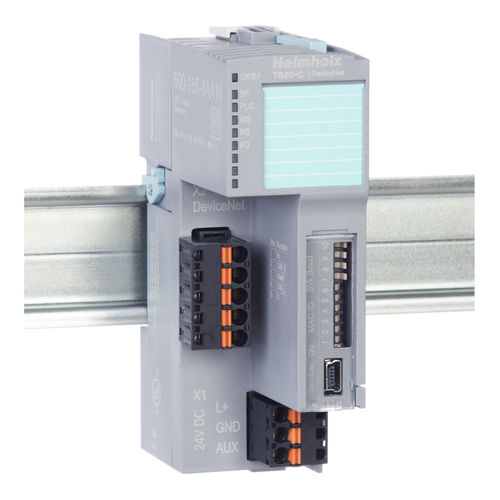

Электронный соединитель 600-165-1AA11

для шинывхода/выхода

Для функционирования конфигурации TB20 всегда требуется шинный копплер и как минимум один периферийный модуль. Соединитель шины DeviceNet Slave подключает шину DeviceNet к периферийным модулям. Являясь сервером группы 2, копплер поддерживает "Предопределенный набор соединений ведущий/ведомый" в соответствии с разделами 3-6 "Библиотеки сетей CIP, том 3" Кроме того, программное обеспечение ведомого устройства с помощью "Менеджера неподключенных сообщений" (UCMM) позволяет динамически настраивать несколько каналов связи. Также можно выбрать различные варианты комбинации данных ввода-вывода и три вида соединений DeviceNet: "Polled-I/O", "Bit-Strobed-I/O" и "COS/Cyclic-I/O" Кроме того, устройство оснащено таблицей образов данных ввода/вывода объемом 2 кбайт. Она распознает все подключенные периферийные модули и назначает каждому модулю входы/выходы из таблицы образов процессов. Благодаря TB20-ToolBox можно легко сконфигурировать систему и параметры различных модулей и передать их в копплер. Для функционирования конфигурации TB20 всегда требуется копплер и как минимум один периферийный модуль. Для замены модулей в процессе работы копплер поддерживает функцию "горячей замены".
