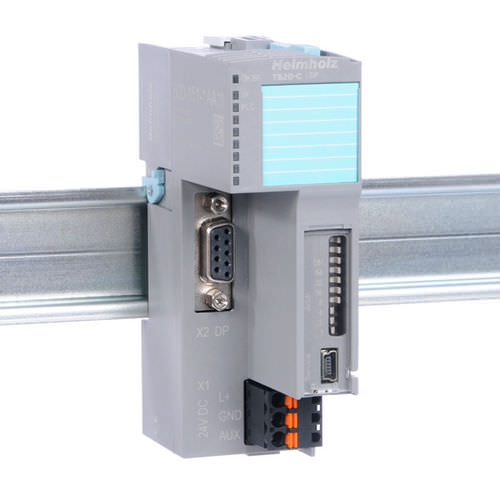

Электронный соединитель 600-151-1AA11
шины PROFIBUS-DP

электронный соединитель
электронный соединитель
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Область
электронный
Применение изделия
шины PROFIBUS-DP

Описание

Шинный копплер PROFIBUS-DP предназначен для подключения полевой шины PROFIBUS к периферийным модулям TB20. Он поддерживает протоколы DP-V0 и DP-V1. Функциональная конфигурация TB20 всегда требует наличия шинного копплера и, по крайней мере, одного периферийного модуля, но может вмещать до 64 модулей любого типа, соединенных последовательно с шинным копплером. Шинный копплер PROFIBUS-DP поддерживает горячую замену или замену модулей во время работы. Шинный копплер распознает все подключенные периферийные модули и назначает каждому из них соответствующие входы/выходы из таблицы образа процесса. Общие характеристики PROFIBUS DP-ведомый согласно EN 50170/IEC 611588 Поддержка всех скоростей передачи данных PROFIBUS в бодах Поддержка DP-V0 и DP-V1 Максимум 64 модуля Поддержка горячего подключения До 244 байт входных данных и 244 байт выходных данных Одно ведущее соединение класса 1 с 240 байтами данных о полезной нагрузке До трех соединений ведущего класса 2 с 240 байтами данных о полезной нагрузке (в качестве DP-V1 ведомого) Питание 24 В постоянного тока I&M данные Встроенный блок питания для питания периферийных модулей (2,5 A) Питает напряжение ввода/вывода (24 В постоянного тока) DIP-переключатель для настройки адреса сети PROFIBUS; может быть закрыт 3 светодиода, один из них двухцветный USB-порт устройства для онлайн-диагностики с помощью инструментария TB20 Параметры Диагностическая тревога: ON | OFFF Сигнал тревоги процесса: ON | OFFF Сигнал тревоги вытяните/вставьте вилку: ON | OFFF Ввод в эксплуатацию при ожидаемой/фактической конфигурации отличается: ON | OFF (горячее подключение разрешено: Да | Нет) Диагностика, связанная с идентификатором: ON | OFFF Статус субмодуля: ON | OFFF Диагностика, связанная с каналом: ON | OFFF

---
