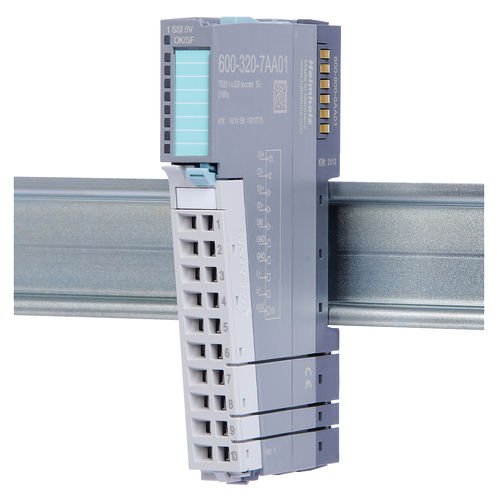

Блок интерфейса RS-422 600-320-7AA01

промышленныйна DIN-рейке

Синхронный последовательный интерфейс - это стандарт, позволяющий получать абсолютные данные о положении линейного или углового датчика положения. С точки зрения аппаратного обеспечения, SSI модуля реализован как соединение "точка-точка", как определено в стандарте RS-422. Кроме того, во избежание возникновения контуров заземления используются оптоизоляторы для достижения полной электрической изоляции. Отличная помехоустойчивость обеспечивается тем, что сигналы синхронизации и данные передаются по витой паре с использованием синхронной и симметричной передачи. В результате обеспечивается высокая надежность и прочность, что делает модуль идеальным для использования в промышленных условиях. Интерфейс энкодера TB20 SSI позволяет подключить энкодер SSI со скоростью передачи данных до 2 МГц. А поскольку количество битов данных также регулируется, модуль обеспечивает максимальную гибкость в отношении поддерживаемых разрешений кодера. Значения данных могут быть представлены в двоичном коде или отраженном двоичном коде (код Грея) и могут быть нормализованы таким образом, чтобы обеспечить передачу только битов, имеющих отношение к положению. Кроме того, для проверки целостности данных может дополнительно оцениваться бит четности. Также могут передаваться специальные биты, которые используются некоторыми датчиками для выполнения таких задач, как сигнализация состояния ошибки ведущему устройству. Цифровой вход 24 В может быть сконфигурирован как функция фиксации, чтобы сохранить значение датчика при возникновении определенных внешних событий. Кроме того, два конфигурируемых компаратора позволяют быстро определять положения в программе ПЛК. Помимо значения энкодера, вся соответствующая информация о состоянии интерфейса энкодера доступна в таблице входных изображений ПЛК. Поддержка от 13 до 31 бита данных Однооборотные и многооборотные
