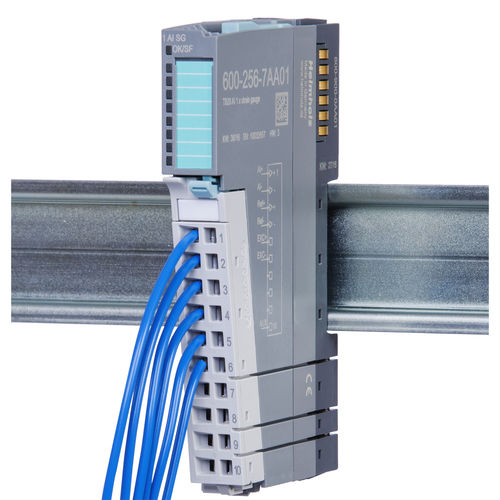

Цифровой весовой модуль 600-256-7AA01

для промышленности

Модуль взвешивания предназначен для измерения и обработки сигналов от датчиков веса, крутящего момента или силы. Модуль взвешивания позволяет напрямую подключать тензодатчик в цепь полного моста тензодатчика (мостовая цепь с питанием от напряжения). Напряжение питания моста генерируется с шины задней стенки TB20 и составляет 5 В при максимальной нагрузке 70 мА. Выход напряжения защищен внутренним реверсивным предохранителем от перегрузки и короткого замыкания. Можно подключать весовые датчики с максимальным сопротивлением 72 Ом. Возможно внешнее мостовое питание тензодатчика. Напряжение моста может быть измерено на тензодатчике с помощью 6-проводного соединения. Измеренное значение включается в расчет измеряемой величины. Обнаружение обрыва провода может также осуществляться путем подачи тестового тока в измерительный канал. Входные каналы имеют разрешение 24 бита. Значения измерений выдаются в мВ/В или в кг. Благодаря регулируемой частоте дискретизации можно подавить помехи и механические колебания при измерении. Помехи, возникающие при серии измерений, могут быть сглажены с помощью скользящего математического среднего. Сравнение нулевой точки тензодатчика может быть выполнено со смещением, или можно начать измерение с определенного значения. Отклонения линейности измерительных приборов могут быть линеаризованы с помощью до 5 точек выборки. Измерительные входы имеют защиту от перенапряжения, связанную с потенциалом 24 В, и обладают электрической изоляцией с диэлектрической прочностью 500 В. Регулируемая частота дискретизации Измерительные входы с защитой от перенапряжения при потенциале 24 В
