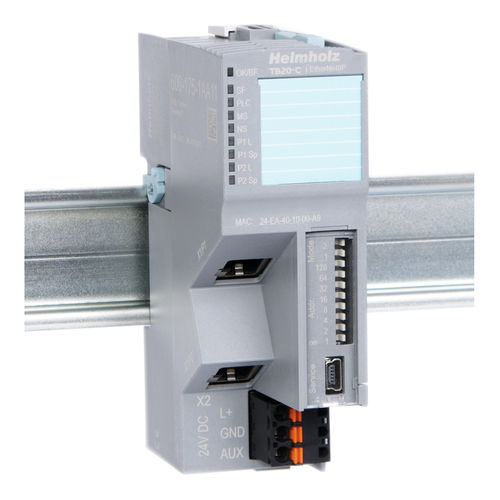

Электронный соединитель 600-175-1AA11

Ethernetвхода/выходадля шины

Шинный копплер EtherNet/IP обеспечивает доступ к данным периферийных модулей по протоколу EtherNet/IP. В него можно установить до 64 модулей любого типа, соединенных последовательно с шинным копплером. Копплер EtherNet/IP оснащен встроенным двухпортовым коммутатором, который позволяет создавать конфигурации с топологией "звезда" и "линия". Большой размер таблицы образов ввода/вывода (один кбайт) позволяет реализовывать комплексные и сложные системы. С помощью TB20 ToolBox можно легко настроить систему и параметры различных модулей и передать соответствующие настройки в копплер. Для функционирования конфигурации TB20 всегда требуется копплер и хотя бы один периферийный модуль. Копплер поддерживает горячую замену модулей во время работы. Модули могут быть заменены во время работы (горячая замена) источник питания 24 В постоянного тока Встроенный блок питания для питания периферийных модулей (2,5 А) Обеспечивает напряжение питания входов/выходов системы (24 В постоянного тока) Имитация TB20 ToolBox для ввода в эксплуатацию системы ввода/вывода без контроллера верхнего уровня с целью проверки функциональности (проверка ввода/вывода) Скрытый переключатель "сброс к заводским настройкам" для восстановления заводских настроек модуля Поддержка одноадресной и многоадресной рассылки 511 байт данных входной сборки, 511 байт данных выходной сборки До 64 периферийных модулей Неявный обмен сообщениями (транспортный класс 1) Явный обмен сообщениями (транспортный класс 3) IP-адрес может быть установлен относительно базового IP-адреса с помощью закрываемого DIP-переключателя DHCP (можно выбрать с помощью DIP-переключателя) Встроенный 2-портовый коммутатор с 2 разъемами RJ45 Данные процесса модуля автоматически назначаются для отображения EtherNet/IP
