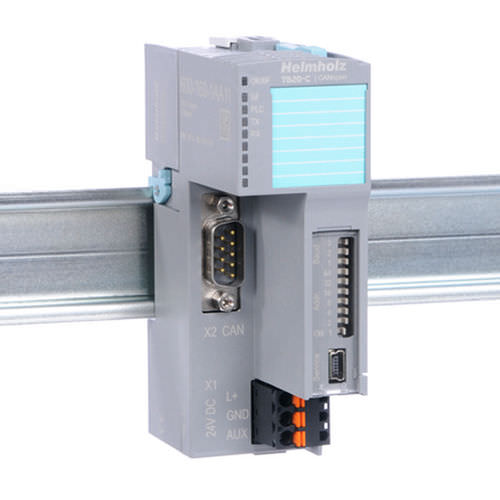

Электронный соединитель 600-160-1AA11

шины CANopen

Шинный копплер CANopen® предназначен для подключения шины CAN к периферийным модулям TB20. Он поддерживает протокол CANopen® в соответствии с DS 301 и использует профиль DSP-401 для цифровых и аналоговых модулей ввода/вывода. Функциональная конфигурация TB20 всегда требует наличия шинной пары и хотя бы одного периферийного модуля, но может вмещать до 64 модулей любого типа, соединенных последовательно с шинной парой. Шинный копплер CANopen® поддерживает горячую замену модулей во время работы. Данный копплер позволяет использовать SDO для свободного доступа ко всем значениям, параметрам и диагностике ввода-вывода и может управлять до 256 байтами данных ввода-вывода с помощью протокола PDO. Общие характеристики Протокол CANopen® в соответствии с DS301 и DSP401 Скорость передачи битов от 20 кбит/с до 1 Мбит/с 16 ОППДО/16 ОПДО россии Один сервер SDO Производитель биения сердца Два потребителя биения сердца Защита узлов объект SYNC Настройка параметров для сохранения в памяти Максимум 64 модуля Поддержка горячего подключения Питание 24 В постоянного тока Встроенный блок питания для питания периферийных модулей TB20 (2,5 A) Питает напряжение ввода/вывода (24 В постоянного тока) DIP-переключатели для настройки идентификатора узла и битрейта;могут быть покрыты 5 светодиодов, один из них двухцветный USB-порт устройства для онлайн-диагностики с помощью инструментария TB20
