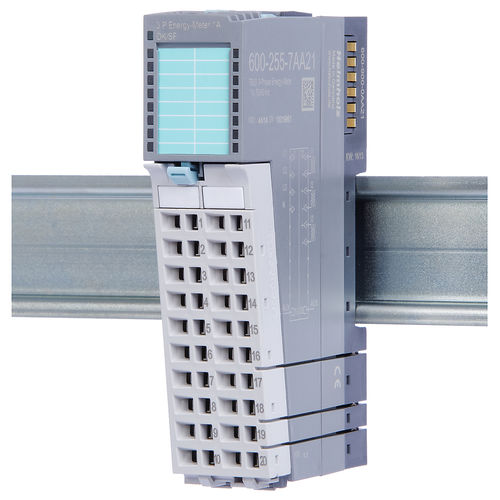

Трехфазовый Электрический счетчик электроэнергии 600-255-7AA21

на DIN-рейке50 Гц60 Гц

Функциональный модуль Energy Meter для системы TB20 IO регистрирует все основные измеренные значения в сетях переменного тока 230 В, включая измерение тока и напряжения. Входные напряжения (3 фазы + N) могут быть подключены непосредственно к модулю. Помимо общей информации о состоянии, в конфигурации модуля можно отобразить до 7 показаний в таблице входных изображений. В случае сбоя системы значения управляемого измерителя будут сохранены в энергонезависимой памяти. Входные токи подключаются через трансформаторы тока. Модуль Energy Meter рассчитан на максимальный вторичный ток 1 A. По запросу возможны другие номинальные вторичные токи, а также использование катушек Роговского. Примечание: Отдельные модули не могут быть объединены с системами ввода-вывода других производителей. Параметры модуля Порог перенапряжения / пониженного напряжения Порог перегрузки по току Таймаут перехода через ноль Включить счетчик энергии частота сети 50/60 Гц измерение напряжения по 3 или 4 проводам Обработка входных значений таблицы изображений Параметры для фаз A, B и C Первичный ток Вторичный ток Коррекция ошибки фазового угла (для ошибки фазового угла трансформатора тока) Диагностика пересечения нуля, перенапряжения / пониженного напряжения, перегрузки по току Конфигурируемая таблица изображений входных сигналов процесса 7 одновременных показаний Среднеквадратичное напряжение A,B,C Среднеквадратичное значение тока A,B,C A, B, C и полная реальная мощность/энергия A, B, C и полная кажущаяся мощность/энергия A, B, C и полная реактивная мощность/энергия Частота A, B, C и общий коэффициент мощности Фазовый угол между напряжениями или между токами Диагностические сообщения Сдвиг фаз Перенапряжение / пониженное напряжение Перегрузка по току Отсутствие пересечения нуля (отсутствие фазы) Ошибки конфигурации
