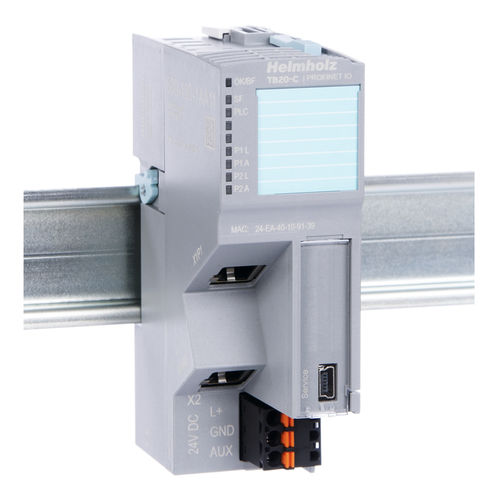

Электронный соединитель 600-180-1AA11

ProfiNetвхода/выходадля шины

Шинный копплер PROFINET предназначен для подключения шины PROFINET к периферийным модулям TB20. В него можно установить до 63 модулей любого типа, соединенных последовательно с шинным копплером. Шинный копплер поддерживает горячую замену модулей во время работы. Кроме того, он распознает все подключенные периферийные модули и назначает каждому модулю соответствующие входы/выходы из таблицы образов процессов. Для функционирования конфигурации TB20 всегда требуется шинный копплер и как минимум один периферийный модуль. Модули могут быть заменены во время работы (горячая замена) источник питания 24 В постоянного тока Встроенный блок питания для питания периферийных модулей (2,5 А) Обеспечивает напряжение ввода/вывода системы (24 В постоянного тока) TB20 ToolBox для имитации ввода в эксплуатацию системы ввода/вывода без контроллера верхнего уровня с целью проверки работы системы (проверка ввода/вывода) Скрытый переключатель "заводской сброс" для восстановления заводских настроек модуля Устройство ввода/вывода в соответствии с PROFINET IO (IEC 61158-6-10) Встроенный 2-портовый коммутатор Скорость полнодуплексной передачи данных 100 Мбит/с 340 байт данных ввода/вывода До 63 периферийных модулей Класс соответствия C Протокол избыточности носителей (MRP) Автоматическая адресация / горячая замена (LLDP, DCP) Обнаружение топологии Данные I&M Диагностические сигналы тревоги, сигналы тревоги процесса, сигналы тревоги выдергивания/подключения Интеграция с помощью файла GSDML 7 светодиодов, один из них двухцветный
