Электрический соединитель TB20

ProfiNetвхода/выходадля шины

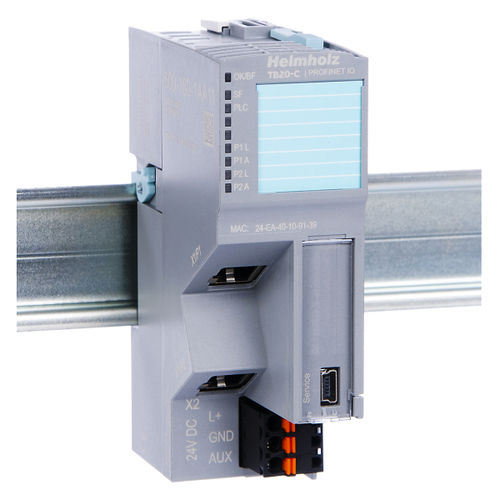

Для функционирования конфигурации TB20 всегда требуется шинный копплер и как минимум один периферийный модуль. Копплер шины PROFINET предназначен для подключения шины PROFINET к периферийным модулям TB20. В него можно установить до 63 модулей любого типа, соединенных последовательно с шинным копплером. Шинный копплер поддерживает горячую замену модулей во время работы. Кроме того, он распознает все подключенные периферийные модули и назначает каждому модулю соответствующие входы/выходы из таблицы образов процессов. Для функционирования конфигурации TB20 всегда требуется шинный копплер и как минимум один периферийный модуль. Модули могут быть заменены во время работы (горячая замена) источник питания 24 В постоянного тока Встроенный блок питания для питания периферийных модулей (2,5 А) Обеспечивает напряжение питания системы ввода/вывода (24 В постоянного тока) Порт USB для онлайн-диагностики, конфигурирования параметров, настройки и обновления прошивки с помощью "TB20 ToolBox" Скрытый переключатель "сброс к заводским настройкам" для восстановления заводских настроек модуля Встроенный 2-портовый коммутатор Скорость полнодуплексной передачи данных 100 Мбит/с 340 байт данных ввода/вывода До 63 периферийных модулей Класс соответствия C Протокол резервирования носителя (MRP) Обнаружение топологии Данные I&M Диагностические сигналы тревоги, сигналы тревоги процесса, сигналы тревоги выдергивания/включения Интеграция с помощью файла GSDML 7 светодиодов, один из них двухцветный Общая информация Объем поставкиШиносоединитель PROFINET IO, разъем питания 24 В, элемент крышки шины, базовый модуль Размеры (ДхШхГ)73 x 35 x 110 мм ВесПримерно 115 г Количество последовательно подключаемых модулей63 Напряжение питания24 В постоянного тока, 18...28 В постоянного тока Рассеиваемая мощностьМакс. 8 W Допустимое сечение кабеляAWG 16 ... 22 Монтажное положениеЛюбое
