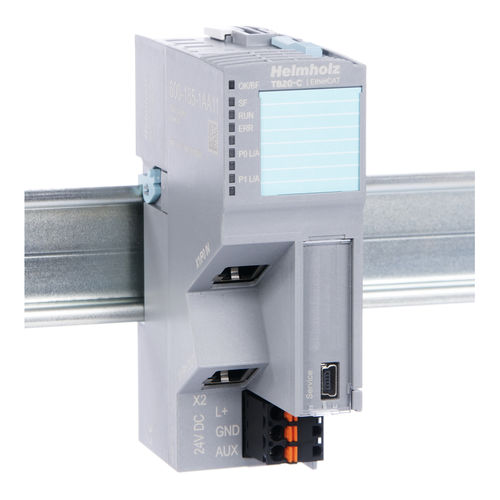

Электронный соединитель 600-185-1AA11

EtherCATдля шинывхода/выхода

Для функционирования конфигурации TB20 всегда требуется шинный копплер и как минимум один периферийный модуль. Копплер EtherCAT обеспечивает доступ к данным периферийных модулей по протоколу EtherCAT. Он может вмещать до 64 модулей любого типа, соединенных последовательно с копплером. Он обнаруживает подключенные периферийные модули и может автоматически назначать соответствующие данные ввода/вывода на EtherCAT-карту. EtherCAT-копплер поддерживает профиль Modular Device Profile. Большой размер таблицы образов ввода/вывода (1024 байта) позволяет реализовывать комплексные и сложные системы. TB20 ToolBox позволяет легко конфигурировать систему и параметры различных модулей и передавать соответствующие настройки в копплер. Кроме того, конфигурация может быть отредактирована с помощью словаря объектов CoE. Наконец, работающие системы TB20 могут быть диагностированы в режиме реального времени и настроены для целей тестирования, если ведущее устройство EtherCAT еще не подключено (симуляция / проверка входов/выходов). Для функционирования конфигурации TB20 всегда требуется шинный копплер и как минимум один периферийный модуль.
