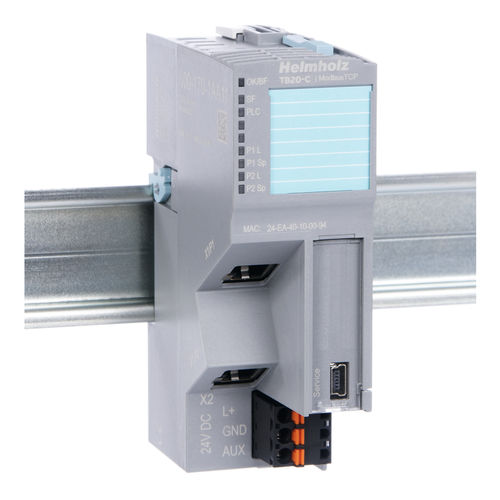

Электронный соединитель 600-170-1AA11

входа/выходадля шины

Шинный копплер ModbusTCP позволяет получить доступ к данным периферийных модулей, использующих протокол ModbusTCP, но при этом допускает подключение до 64 модулей любого типа, соединенных последовательно с шинным копплером. Шинный копплер ModbusTCP оснащен встроенным двухпортовым коммутатором, который позволяет создавать конфигурации с топологией "звезда" и "линия". Большой размер таблицы образов ввода/вывода (2 кбайт) позволяет реализовывать комплексные и сложные системы. Регистры управления и состояния могут использоваться для конфигурирования и мониторинга работы копплера с ModbusTCP. TB20 ToolBox можно использовать для простой настройки структуры системы и параметров различных модулей, а также для передачи соответствующих настроек в копплер. Для функционирования конфигурации TB20 всегда требуется копплер и как минимум один периферийный модуль. Копплер поддерживает горячую замену модулей во время работы. Модули можно заменять во время работы (горячая замена) источник питания 24 В постоянного тока Встроенный блок питания для питания периферийных модулей (2,5 А) Обеспечивает напряжение питания входов/выходов системы (24 В постоянного тока) Имитация TB20 ToolBox для ввода в эксплуатацию системы ввода/вывода без контроллера верхнего уровня с целью проверки функциональности (проверка ввода/вывода) Скрытый переключатель "сброс на заводские настройки" для восстановления заводских настроек модуля Сторожевой таймер для контроля соединения Одновременный доступ к 10 станциям (TCP-соединения) Встроенный двухпортовый коммутатор До 64 периферийных модулей 2048 байт входных, 2048 байт выходных данных 126 байт данных параметров на модуль Поведение копплера может быть сконфигурировано с помощью регистров управления
