Счетчики используются для обнаружения импульсов, скорость которых превышает количество циклов контроллера, т.е. сигналов, которые контроллер не сможет распознать должным образом и которые, следовательно, нуждаются в предварительной обработке.

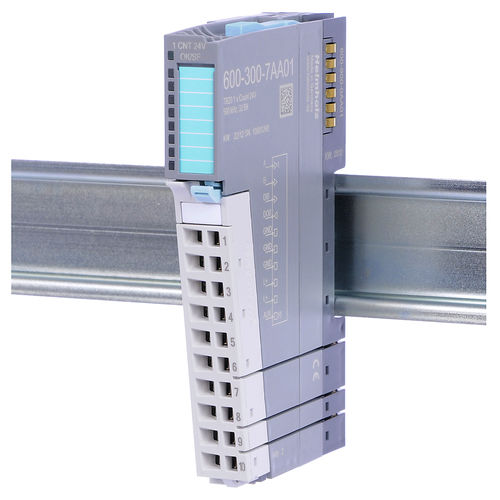

Модуль счетчика обнаруживает фронты сигналов 24 В как импульсы. Импульсы могут быть подсчитаны или преобразованы в частоту, скорость вращения или период. Модуль счетчика имеет дополнительный вход 24 В и выход 24 В для прямой реакции на стартовые импульсы и быстрые изменения состояния системы.
Режимы захвата
Импульс и направление
Поворотный энкодер с одинарной оценкой
Поворотный энкодер с двойной оценкой
Поворотный энкодер с четырехкратной оценкой
Методы подсчета
Непрерывный подсчет
Однократный подсчет
Периодический подсчет
Режим измерения
Измерение частоты
Измерение скорости вращения
Измерение периода
Программируемый вход
Вход ПЛК
Утверждение (HW gate)
Синхронизация
Периодическая синхронизация
Защелка
Защелка и ретриггер
Может быть инвертирована
Программируемый выход
Выход ПЛК
Счет >= контрольное значение
Счетчик <= Опорное значение
Счет = контрольное значение
Можно применить замещающее значение при СТОПе
До 500 КГц (4-кратная оценка)
Подходит для инкрементных энкодеров 24 В и датчиков приближения
Фильтры: 10 кГц | 50 кГц | 100 кГц | 500 кГц
Все входы могут быть инвертированы
Пределы для счетчика и измеренных показаний
Гистерезис для входа
Длительность импульса для выхода
Частота обновления / время усреднения для режима измерения
---
