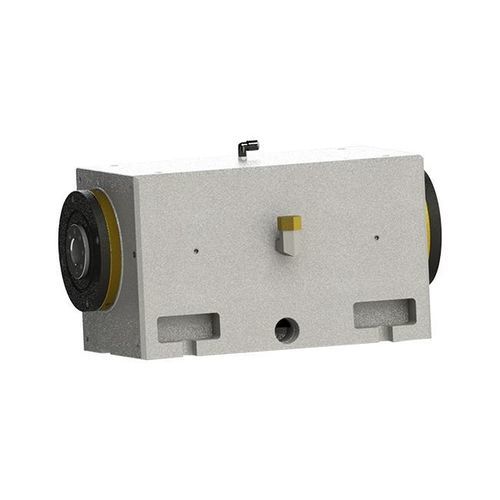

Стержень для выпрямления DYFJM-125(065)15/5.5-X

моторизованныйгидростатическийISO

Краткое описание
Модель DYFJM-125(065)15/5.5-X представляет собой ведомый гидростатический шпиндель задней бабки, отличающийся от моторных шлифовальных шпинделей и разработанный для обеспечения вторичной опоры и высокоточного выравнивания заготовок на станках. Обеспечивает двунаправленное вращение, имеет очень малое радиальное и осевое биение, номинальная скорость 1300 об/мин (макс. 1500 об/мин). Монтажный диаметр 125 мм, диаметр шейки Φ65 мм.

Основные параметры
Диаметр: Φ125 mm
Диаметр шейки: Φ65 mm
Номинальная скорость: 1300 об/мин
Максимальная скорость: 1500 об/мин
Тип привода: Ведомый вал
Вращение: Двунаправленное вращение
Область применения: Поддержка задней бабки станка
Вес: 125±5 kg

Технические данные (кратко)
Наружный диаметр при установке (мм): 125
Диаметр шейки (мм): Φ65
Тип приводного масла: ISO VG5
Давление подачи масла (МПа): 2.5-5.0
Осевая статическая жесткость (Н/мкм): ≥300
Радиальная статическая жесткость (Н/мкм): ≥250
Радиальное биение передней части (мм): ≤0.0005
Осевая перемещение торца (мм): ≤0.0005
Точность вращения (мм): ≤0.0002
Тип привода: Ведомый вал
Вращательное движение: Двунаправленное вращение
Номинальная скорость (rpm): 1300
Максимальная скорость (rpm): 1500
Область применения: Поддержка задней бабки станка
Вес (kg): 125±5

Характеристики / спецификации

• Модель: DYFJM-125(065)15/5.5-X (гидростатический шпиндель задней бабки, ведомый)
• Наружный диаметр при установке: 125 мм
• Диаметр шейки: Φ65 мм
• Тип приводного масла: ISO VG5
• Давление подачи масла: 2.5–5.0 МПа
• Осевая статическая жесткость: ≥300 Н/мкм
• Радиальная статическая жесткость: ≥250 Н/мкм
• Радиальное биение передней части: ≤0.0005 мм
• Осевая перемещение торца: ≤0.0005 мм
• Точность вращения: ≤0.0002 мм
• Тип привода: Ведомый вал
• Вращательное движение: Двунаправленное вращение
• Номинальная скорость: 1300 rpm
• Максимальная скорость: 1500 rpm
• Область применения: Поддержка задней бабки станка
• Вес: 125±5 kg
