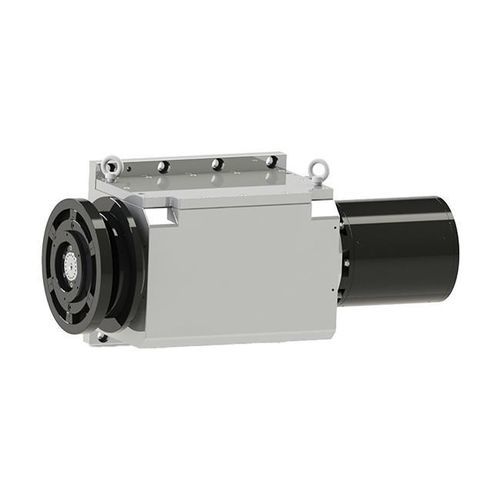

Стержень для выпрямления DYFDM-150(080)15/5.5-XWS

моторизованныйISOс масляной смазкой

Обзор
Для цилиндрических и кулачковых шлифовальных станков с отдельным задним мотор-приводом модель DYFDM-150(080)15/5.5-XWS обеспечивает сбалансированную осевую и радиальную жесткость для точной шлифовки. Асинхронный мотор 5,5 кВт в сочетании с гидростатической масляной опорой подходит для управляемых непрерывных циклов шлифования.

Ключевые параметры
Диаметр: Φ150 мм
Макс. скорость: 3000 об/мин

Технические данные
Модель: DYFDM-150(080)15/5.5-XWS
Высота центра (мм): 170
Смазочное масло: ISO VG5
Давление подачи масла (МПа): 2,5–5,0
Осевая статическая жесткость (Н/μm): ≥150
Радиальная статическая жесткость (Н/μm): ≥150
Радиальное биение переднего конца (мм): ≤0,0005
Осевая перемещаемость торца (мм): ≤0,0005
Точность вращения (мм): ≤0,0002
Тип привода: Задний мотор-привод (по часовой стрелке)
Макс. скорость (об/мин): 3000
Макс. частота (Гц): 100
Тип мотора: Асинхронный мотор
Номинальное напряжение (В): 300
Мощность S1 100% (кВт): 5,5
Крутящий момент S1 100% (Н·м): 35
Номинальный ток S1 100% (А): 14
Охлаждение: Масляное охлаждение (рекомендуется)
Применение: Цилиндрические и кулачковые шлифовальные станки
Вес (кг): 278 ±10

Особенности / Технические характеристики

• Модель: DYFDM-150(080)15/5.5-XWS
• Диаметр: Φ150 мм
• Высота центра: 170 мм
• Макс. скорость: 3000 об/мин
• Мотор: Асинхронный, 5,5 кВт (S1 100%), 300 В, 14 А, 35 Н·м
• Гидростатическая опора, масляная система охлаждения; смазка ISO VG5; давление подачи масла 2,5–5,0 МПа
• Статическая жесткость: осевая ≥150 Н/μm, радиальная ≥150 Н/μm
• Точность: радиальное биение переднего конца ≤0,0005 мм; осевое перемещение торца ≤0,0005 мм; точность вращения ≤0,0002 мм
• Привод: Задний мотор-привод (по часовой стрелке)
• Охлаждение: Рекомендуется масляное охлаждение
• Применение: Цилиндрическое и кулачковое шлифование
• Примерный вес: 278 ±10 кг
