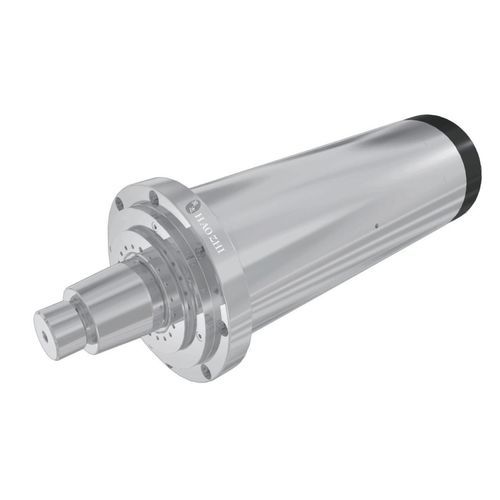

Стержень для выпрямления DGZM-18006/25-FWS

моторизованныйс охлаждением водойвысокая скорость

Введение
Шпиндель предназначен для наружного цилиндрического шлифования и рассчитан на работы, требующие высокой частоты вращения режущего круга и непрерывной мощности. DGZM-18006/25-FWS обеспечивает до 6 000 об/мин, 25 кВт в режиме S1 и 37,5 кВт в прерывистом режиме, что подходит для циклов с повышенной скоростью круга и большим запасом режущей способности.

Краткие характеристики (сводная таблица)
Диаметр: Φ180 mm
Максимальная скорость: 6 000 об/мин
Мощность (S1): 25 кВт

Технические данные (полная таблица)
Модель: DGZM-18005/25-FWS
Диаметр: Φ180 mm
Максимальная скорость: 6 000 об/мин
Максимальная частота: 260 Hz
Номинальная скорость: 4 000 об/мин
Номинальная частота: 200 Hz
Номинальное напряжение: 380 V
Номинальный ток: 50 A
Номинальная мощность: 25 кВт
Номинальный крутящий момент: GL7N.m
Тип двигателя: Асинхронный двигатель
Тип подшипника: Стальной шариковый подшипник
Охлаждение: Водяное охлаждение
Расход охлаждающей жидкости: 6–8 л/мин (гидравлическое давление 0.25 МПа)
Тип датчика температуры двигателя: PTC
Скорость вибрации: ≤0.8 mm/s
Вес: 94 ± 2 кг
Интерфейс инструмента: Внешний конус L6

Размеры
На странице продукта доступна размерная схема (изображение диаграммы отображается).

Примечания
В заголовке страницы указан модель DGZM-18006/25-FWS, тогда как в технической таблице — DGZM-18005/25-FWS. В метаданных страницы указан крутящий момент 61.7 Н·м; в таблице технических данных номинальный крутящий момент приведен как "GL7N.m".

Характеристики / технические спецификации

• Модель (заголовок страницы): DGZM-18006/25-FWS
• Модель (техническая таблица): DGZM-18005/25-FWS
• Диаметр: Φ180 mm
• Максимальная скорость: 6 000 об/мин
• Номинальная скорость: 4 000 об/мин
• Максимальная частота: 260 Hz
• Номинальная частота: 200 Hz
• Номинальная (S1) мощность: 25 кВт
• Пиковая / прерывистая мощность: 37,5 кВт
• Крутящий момент: 61.7 Н·м (метаданные) / GL7N.m (таблица)
• Номинальное напряжение: 380 V
• Номинальный ток: 50 A
• Тип двигателя: Асинхронный двигатель
• Тип подшипника: Стальной шариковый подшипник
• Охлаждение: Водяное охлаждение
• Расход охлаждения: 6–8 л/мин (гидравлическое давление 0.25 МПа)
• Датчик температуры двигателя: PTC
• Вибрация: ≤0.8 mm/s
• Вес: 94 ± 2 кг
• Интерфейс инструмента: Внешний конус L6
