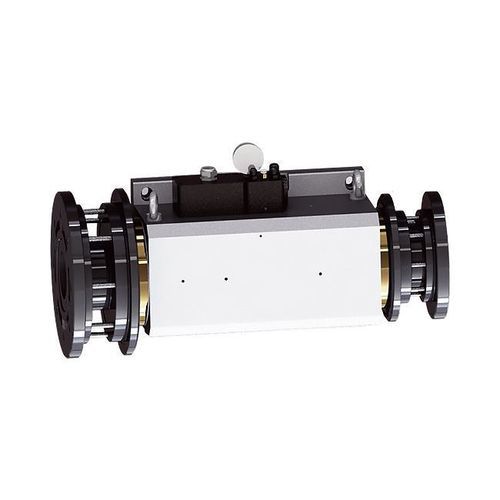

Стержень для выпрямления DYFDM-170(100)30/22-XWSмоторизованныйгидростатическийISO
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Функция
- для выпрямления
- Привод
- моторизованный, гидростатический
- Передний конец шпинделя
- ISO
- Смазка/охлаждение
- с масляной смазкой
- Скорость вращения
3 500 rpm
(21 991,1486 rad.min-1)- Крутящий момент
140 Nm
(103,26 ft.lb)
Описание
Описание
DYFDM-170 — гидростатический шпиндель для шпиндельной бабки, разработанный для применений, требующих большого непрерывного момента и точного контроля радиального перемещения. Встроенный синхронный двигатель обеспечивает 22 kW (S1) и 140 Н·м непрерывного момента; указанное радиальное биение переднего торца обеспечивает точное вращение заготовки.
Ключевые характеристики
Технические данные
Модель: DYFDM-170(100)30/22-XWS
Высота центра (мм): 145
Тип смазочного масла: ISO VG3
Давление подачи масла (MPa): 3.0-4.0
Осевая статическая жесткость (N/μm): ≥350
Радиальная статическая жесткость (N/μm): ≥250
Радиальное биение переднего торца (мм): ≤0.0001
Осевая конечная осевая подвижность (мм): ≤0.001
Точность вращения (мм): ≤0.0003
Тип привода: Встроенный мотор- привод
Направление вращения: По часовой стрелке
Максимальная скорость (об/мин): 3500
Макс. частота (Hz): 233.3
Система мотора: Синхронный мотор
Номинальное напряжение (V): 380
Выходная мощность S1 100% (kW): 22
Выходной крутящий момент S1 100% (N·m): 140
Номинальный ток S1 100% (A): 41
Система охлаждения: Масляное охлаждение (рекомендуется)
Область применения: Шпиндельная бабка станков
Масса нетто (kg): 395±1
Характеристики / Технические спецификации
DYFDM-170 — гидростатический шпиндель для шпиндельной бабки, разработанный для применений, требующих большого непрерывного момента и точного контроля радиального перемещения. Встроенный синхронный двигатель обеспечивает 22 kW (S1) и 140 Н·м непрерывного момента; указанное радиальное биение переднего торца обеспечивает точное вращение заготовки.
Ключевые характеристики
- Максимальная скорость: 3500 об/мин
- Выходная мощность (S1 100%): 22 kW
- Выходной момент (S1 100%): 140 Н·м
- Высота центра: 145 мм
- Радиальное биение переднего торца: ≤0.0001 мм
Технические данные
Модель: DYFDM-170(100)30/22-XWS
Высота центра (мм): 145
Тип смазочного масла: ISO VG3
Давление подачи масла (MPa): 3.0-4.0
Осевая статическая жесткость (N/μm): ≥350
Радиальная статическая жесткость (N/μm): ≥250
Радиальное биение переднего торца (мм): ≤0.0001
Осевая конечная осевая подвижность (мм): ≤0.001
Точность вращения (мм): ≤0.0003
Тип привода: Встроенный мотор- привод
Направление вращения: По часовой стрелке
Максимальная скорость (об/мин): 3500
Макс. частота (Hz): 233.3
Система мотора: Синхронный мотор
Номинальное напряжение (V): 380
Выходная мощность S1 100% (kW): 22
Выходной крутящий момент S1 100% (N·m): 140
Номинальный ток S1 100% (A): 41
Система охлаждения: Масляное охлаждение (рекомендуется)
Область применения: Шпиндельная бабка станков
Масса нетто (kg): 395±1
Характеристики / Технические спецификации
- Модель: DYFDM-170(100)30/22-XWS
- Высота центра: 145 мм
- Максимальная скорость: 3500 об/мин
- Выходная мощность: 22 kW (S1 100%)
- Выходной момент: 140 Н·м (S1 100%)
- Номинальный ток: 41 A
- Номинальное напряжение: 380 V
- Система мотора: Синхронный мотор
- Тип привода: Встроенный мотор-привод
- Осевая статическая жесткость: ≥350 N/μm
- Радиальная статическая жесткость: ≥250 N/μm
- Радиальное биение переднего торца: ≤0.0001 мм
- Осевая конечная осевая подвижность: ≤0.001 мм
- Точность вращения: ≤0.0003 мм
- Давление подачи масла: 3.0-4.0 MPa
- Тип смазочного масла: ISO VG3
- Охлаждение: Масляное охлаждение (рекомендуется)
- Применение: Шпиндельная бабка станков
- Масса нетто: 395±1 kg
