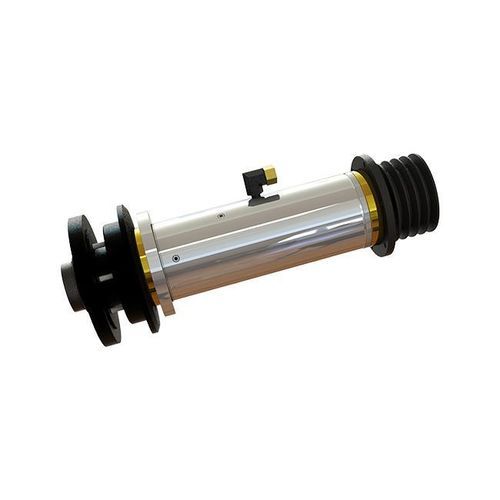

Стержень для выпрямления DYFJM-120(065)28/5.5A2-F

с ременной передачейISO

ВВЕДЕНИЕ
Модель DYFJM-120(065)28/5.5A2-F — компактный шпиндель для цилиндрической шлифовки с высокой радиальной жесткостью. Радиальная жесткость ≥800 N/μm обеспечивает восприятие нагрузок при цилиндрическом шлифовании; монтажный диаметр φ120 мм и масса 58±1 кг уменьшают занимаемую машиной площадь. Ключевые параметры: диаметр шейки φ65 мм, точность вращения ≤0.0003 мм, номинальная скорость 2200 об/мин.

Ключевые характеристики
Диаметр: Φ120 mm
Радиальная жесткость: ≥800 N/μm
Диаметр шейки: φ65 mm
Номинальная/максимальная скорость: 2200 об/мин
Точность вращения: ≤0.0003 mm
Вес: 58±1 kg

ТЕХНИЧЕСКИЕ ДАННЫЕ
Наружный диаметр при установке (мм): φ120
Диаметр шейки (мм): φ65
Тип приводного масла: ISO VG3
Давление подачи масла (МПа): 2.0-2.5
Осевая статическая жесткость (Н/μm): ≥100
Радиальная статическая жесткость (Н/μm): ≥800
Радиальное биение переднего конца (мм): ≤0.001
Осевое перемещение торца (мм): ≤0.001
Точность вращения (мм): ≤0.0003
Тип привода: Ременной привод (belt drive)
Направление вращения: По часовой стрелке
Номинальная/максимальная скорость (об/мин): 2200
Область применения: Цилиндрические шлифовальные станки
Вес (кг): 58±1

Характеристики / Технические спецификации

• Модель: DYFJM-120(065)28/5.5A2-F
• Наружный диаметр при установке: φ120 mm
• Диаметр шейки: φ65 mm
• Тип приводного масла: ISO VG3
• Давление подачи масла: 2.0-2.5 MPa
• Осевая статическая жесткость: ≥100 N/μm
• Радиальная статическая жесткость: ≥800 N/μm
• Радиальное биение переднего конца: ≤0.001 mm
• Осевое перемещение торца: ≤0.001 mm
• Точность вращения: ≤0.0003 mm
• Тип привода: Ременной привод
• Направление вращения: По часовой стрелке
• Номинальная/максимальная скорость: 2200 об/мин
• Область применения: Цилиндрические шлифовальные станки
• Вес: 58±1 kg
