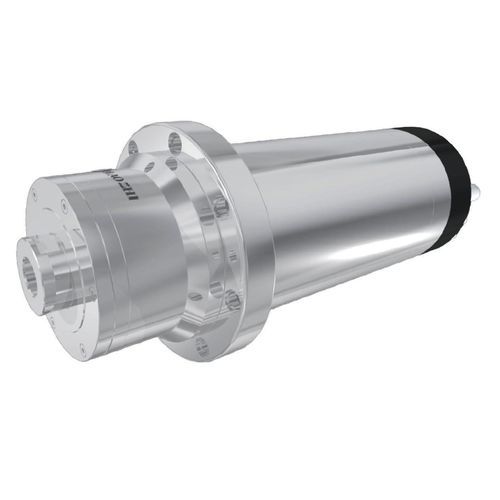

Стержень для внутренней шлифовки DGZM-12042/15-DFWQS

моторизованныйс охлаждением водойвысокая скорость

Краткое описание
Передний фланец изменяет способ передачи нагрузок шпинделя в конструкцию станка. Модель DGZM-12042/15-DFWQS сочетает такое фланцевое крепление с непрерывной работой на 42 000 об/мин и номинальной мощностью 15 кВт, обеспечивая жёсткую интеграцию для высокоскоростного внутреннего шлифования.

Основные данные (сводка)
Диаметр: Φ120 mm
Максимальная скорость: 42 000 об/мин
Номинальная мощность (S1): 15 кВт
Номинальный крутящий момент (S1): 3,5 N·m

Технические данные
Модель: DGZM-12042/15-DFWQS
Диаметр: Φ120 mm
Максимальная скорость: 42 000 об/мин
Максимальная частота: 1 400 Hz
Номинальная скорость: 42 000 об/мин
Номинальная частота: 1 400 Hz
Номинальное напряжение: 380 V
Номинальный ток: 31 A
Номинальная мощность: 15,0 kW
Номинальный крутящий момент: 3,5 N·m
Тип двигателя: Асинхронный (индукционный) двигатель
Тип подшипников: Керамические шарикоподшипники
Способ охлаждения: Водяное охлаждение
Расход охлаждающей жидкости: 4,6 л/мин (при 0,25 МПа)
Датчик температуры двигателя: KTY
Скорость вибрации: <0,8 мм/с
Вес: 24 ± 1 кг
Интерфейс инструмента: Прямое отверстие и резьба Φ23-M22×1.5

Особенности

• Фланцевое крепление для передачи нагрузок шпинделя на конструкцию станка
• Непрерывная работа до 42 000 об/мин
• Номинальная мощность 15 кВт для жёстких внутренних шлифовальных задач
• Керамические шарикоподшипники для стабильной работы на высоких оборотах
• Водяное охлаждение с указанным расходом

Применение

• Внутреннее шлифование на высоких оборотах с требованием жёсткости
• Интеграция в шлифовальные станки, где требуется фланцевое крепление

Технические спецификации

• Модель: DGZM-12042/15-DFWQS
• Диаметр: Φ120 mm
• Максимальная / номинальная скорость: 42 000 об/мин
• Максимальная / номинальная частота: 1 400 Hz
• Номинальное напряжение / ток: 380 V / 31 A
• Номинальная мощность: 15,0 kW
• Номинальный крутящий момент: 3,5 N·m
• Тип двигателя: Асинхронный (индукционный)
• Тип подшипников: Керамические шарикоподшипники
• Охлаждение: Водяное охлаждение, 4,6 л/мин (0,25 МПа)
• Датчик температуры двигателя: KTY
• Скорость вибрации: <0,8 мм/с
• Вес: 24 ± 1 кг
• Интерфейс инструмента: Прямое отверстие и резьба Φ23-M22×1.5
