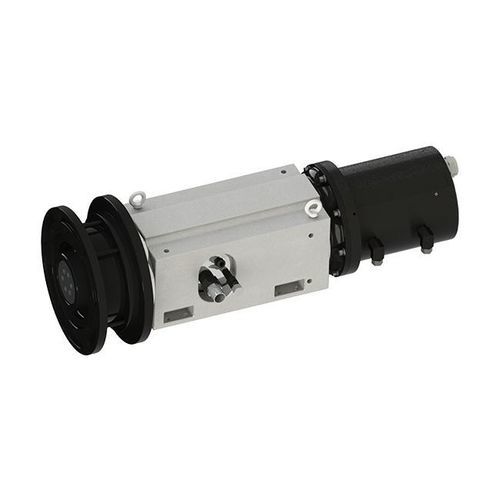

Стержень для внутренней шлифовки DYFDM-120(100)15/22-XWS

моторизованныйISOс масляной смазкой

Краткое описание
Портальный шлифовальный станок предъявляет более высокие требования к крутящему моменту и несущей способности по сравнению с компактной внутренней шлифмашиной. Модель DYFDM-120(100)15/22-XWS обеспечивает выходную мощность 22 кВт, номинальный крутящий момент 140 Н·м, осевую и радиальную статическую жесткость ≥400 Н/мкм и точность вращения ≤0,0003 мм.

Основные параметры
Диаметр: Φ120 mm
Максимальная скорость: 3000 об/мин

Технические данные
Модель: DYFDM-120(100)15/22-XWS
Высота центра (мм): 120
Тип смазочного масла: ISO VG3
Давление подачи масла (МПа): 2,5-5
Осевая статическая жесткость (Н/мкм): ≥400
Радиальная статическая жесткость (Н/мкм): ≥400
Радиальное биение переднего конца (мм): ≤0,0001
Осевое перемещение торца (мм): ≤0,001
Точность вращения (мм): ≤0,0003
Тип привода: Задний моторный привод
Вращательное движение: Двустороннее вращение
Максимальная скорость (об/мин): 3000
Макс. частота (Гц): 300
Моторная система: Синхронный двигатель
Номинальное напряжение (В): 380
Выходная мощность S1 100% (кВт): 22
Выходной крутящий момент S1 100% (Н·м): 140
Номинальный ток S1 100% (А): 52
Система охлаждения: Масляное охлаждение (рекомендуется)
Область применения: Для портальных шлифовальных станков
Вес (кг): 426±1

Габариты
Чертеж габаритов предоставлен для установки и интеграции.

Характеристики / технические спецификации

• Модель: DYFDM-120(100)15/22-XWS
• Высота центра: 120 мм
• Диаметр: Φ120 mm
• Максимальная скорость: 3000 об/мин
• Выходная мощность S1 100%: 22 кВт
• Номинальный крутящий момент: 140 Н·м
• Номинальный ток S1 100%: 52 A
• Номинальное напряжение: 380 V
• Моторная система: Синхронный двигатель
• Тип привода: Задний привод
• Вращательное движение: Двустороннее вращение
• Макс. частота: 300 Hz
• Осевая статическая жесткость: ≥400 Н/мкм
• Радиальная статическая жесткость: ≥400 Н/мкм
• Радиальное биение переднего конца: ≤0,0001 мм
• Осевое перемещение торца: ≤0,001 мм
• Точность вращения: ≤0,0003 мм
• Тип смазки: ISO VG3
• Давление подачи масла: 2,5-5 МПа
• Система охлаждения: Масляное охлаждение (рекомендуется)
• Область применения: Портальные шлифовальные станки
• Масса: 426±1 кг
