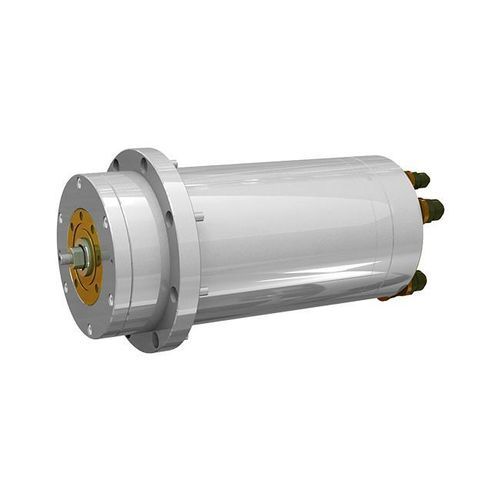

Стержень для внутренней шлифовки DYFDM-150(035)240/7.5-XWS

моторизованныйгидростатическийISO

Обзор продукта
Конфигурация DYFDM-150 разработана для высокоскоростного растачивания/шлифования отверстий и выполняет точную внутреннюю шлифовку при установочном диаметре Φ150 мм. Гидростатическая опора обеспечивает точность вращения в пределах 0,0001 мм в ходе прецизионных операций.

Ключевые размеры / характеристики
Установочный диаметр: Φ150 мм
Максимальная скорость: 24000 об/мин

Технические данные

• Модель: DYFDM-150(035)240/7.5-XWS
• Высота центра (мм): φ150
• Тип смазочного масла: ISO VG2
• Давление подачи масла (MPa): 2.5–3.0
• Осьовая статическая жесткость (N/μm): ≥50
• Радальная статическая жесткость (N/μm): ≥40
• Радиальное биение переднего конца (mm): ≤0.0003
• Осевая подвижность конца (mm): ≤0.0003
• Точность вращения (mm): ≤0.0001
• Тип привода: Встроенный моторный привод
• Направление вращения: Против часовой стрелки
• Макс. скорость (об/мин): 24000
• Макс. частота (Hz): 800
• Система двигателя: Асинхронный двигатель
• Номинальное напряжение (V): 380
• Мощность S1 100% (kW): 7.5
• Крутящий момент S1 100% (N·m): 3
• Номинальный ток S1 100% (A): 15
• Система охлаждения: Масляное охлаждение (рекомендуется)
• Область применения: Высокоскоростные внутренние шлифовальные станки
• Вес (kg): 43±2

Особенности / технические характеристики

• Гидростатическая опора для минимальной погрешности вращения (≤0.0001 мм).
• Предназначен для высокоскоростной внутренней шлифовки до 24 000 об/мин.
• Встроенный мотор упрощает установку и уменьшает механическую передачу.
• Рекомендуемое масло: ISO VG2; давление подачи масла 2.5–3.0 MPa.
• Высокая статическая жесткость: осевая ≥50 N/μm; радиальная ≥40 N/μm.
