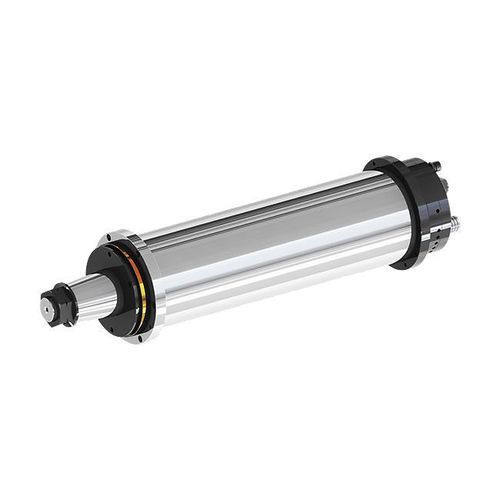

Стержень для выпрямления DYFDM-200(100)20/23-F

моторизованныйISOс масляной смазкой

Краткое описание
Модель DYFDM-200(100)20/23-F — шпиндель для шлифовки дорожек качения, разработанный для специализированных шлифовальных станков. Включает задний синхронный двигатель в режиме S1; рекомендуется масляное охлаждение для обеспечения тепловой стабильности при непрерывной работе.

Основные параметры
Диаметр: φ200 mm
Максимальная скорость: 2500 об/мин
Двигатель: задний синхронный двигатель 23 кВт (S1 100%), постоянный крутящий момент 110 Н·м
Охлаждение: масляное охлаждение (рекомендуется)

Технические данные
Модель: DYFDM-200(100)20/23-F
Наружный диаметр при установке (мм): φ200
Тип приводного масла: ISO VG5
Давление подачи масла (МПа): 2.5–3
Осевая статическая жесткость (Н/μm): ≥350
Радиальная статическая жесткость (Н/μm): ≥200
Радиальное биение переднего конца (мм): ≤0.001
Осевое смещение торца (мм): ≤0.001
Точность вращения (мм): ≤0.0003
Тип привода: задний привод мотора
Направление вращения: против часовой стрелки
Максимальная скорость (об/мин): 2500
Макс. частота (Гц): 167
Моторная система: синхронный двигатель
Номинальное напряжение (В): 380
Выходная мощность S1 100% (кВт): 23
Выходной крутящий момент S1 100% (Н·м): 110
Номинальный ток S1 100% (А): 43
Вес нетто (кг): 190±2

Применение и преимущества
Предназначен для шлифовальных станков для дорожек качения; обеспечивает необходимую осевую и радиальную жесткость и высокую точность вращения для обработки дорожек подшипников. Заднее расположение синхронного двигателя обеспечивает стабильную подачу крутящего момента при длительной работе и упрощает механическую интеграцию.

Характеристики / Технические спецификации

• Модель: DYFDM-200(100)20/23-F
• Наружный диаметр при установке: φ200 мм
• Максимальная скорость: 2500 об/мин
• Моторная система: синхронный двигатель (задний)
• Выходная мощность (S1 100%): 23 кВт
• Выходной крутящий момент (S1 100%): 110 Н·м
• Номинальный ток (S1 100%): 43 А
• Номинальное напряжение: 380 В
• Тип приводного масла: ISO VG5
• Давление подачи масла: 2.5–3 МПа
• Осевая статическая жесткость: ≥350 Н/μm
• Радиальная статическая жесткость: ≥200 Н/μm
• Радиальное биение переднего конца: ≤0.001 мм
• Осевое смещение торца: ≤0.001 мм
• Точность вращения: ≤0.0003 мм
• Направление вращения: против часовой стрелки
• Макс. частота: 167 Гц
• Охлаждение: масляное охлаждение (рекомендуется)
• Область применения: шлифовальные станки для дорожек качения
• Вес нетто: 190±2 кг
