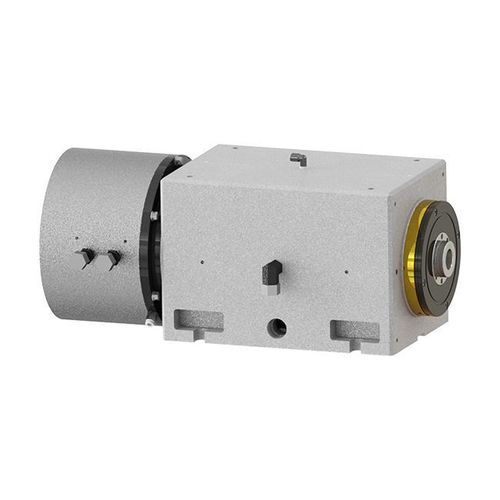

Стержень для выпрямления DYFDM-125(080)15/5.5-XVM

гидростатическийISOс масляной смазкой

Описание
Модель DYFDM-125(080)15/5.5-XVM предназначена для использования в качестве передней бабки станка, а не высокоскоростного шпинделя. Она сочетает двунаправленное вращение с синхронным двигателем 220 В. Номинальный крутящий момент 41,4 Н·м и гидростатическая опора обеспечивают стабильную вращение заготовки до 1 500 об/мин.

Ключевые параметры
Диаметр: Φ125 mm
Максимальная скорость: 1500 об/мин

Технические данные

• Модель: DYFDM-125(080)15/5.5-XVM
• Высота центра (мм): 125
• Тип смазочного масла: ISO VG5
• Давление подачи масла (МПа): 2,5–5,0
• Осевая статическая жесткость (Н/μm): ≥300
• Радиальная статическая жесткость (Н/μm): ≥250
• Радиальное биение передней части (мм): ≤0,0005
• Осевая подвижность торца (мм): ≤0,0005
• Точность вращения (мм): ≤0,0002
• Тип привода: задний привод двигателя
• Вращение: двунаправленное
• Максимальная скорость (об/мин): 1500
• Макс. частота (Гц): 375
• Система мотора: синхронный двигатель
• Номинальное напряжение (В): 220
• Выходная мощность S1 100% (кВт): 6,5
• Выходной крутящий момент S1 100% (Н·м): 41,4
• Номинальный ток S1 100% (А): 18,4
• Система охлаждения: масляное охлаждение (рекомендуется)
• Область применения: передняя бабка станка
• Вес (кг): 223 ±10

Функции / характеристики

• Гидростатическая опора для высокой стабильности вращения
• Задний синхронный привод с двунаправленным вращением
• Высокая точность вращения ≤0,0002 мм и минимальные биения
• Рекомендуется масляное охлаждение и смазка ISO VG5
• Подходит для тяжелых применений в роли передней бабки
