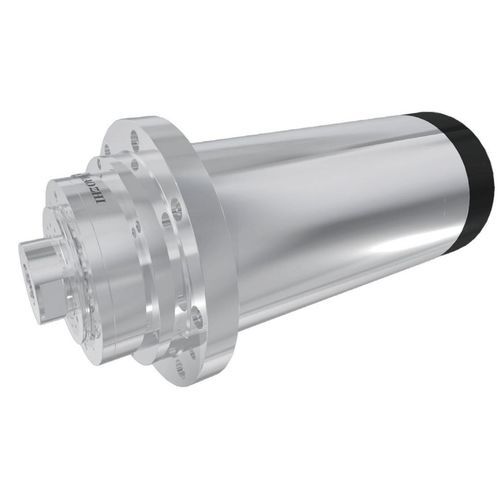

Стержень для выпрямления DGZM-15024/22-DFWS

высокой мощностимоторизованныйс охлаждением водой

Overview
В верхнем диапазоне шпинделей для внутреннего шлифования модель DGZM-15024/22-DFWS отдает приоритет мощности и крутящему моменту вместо максимальной скорости. Корпус Ø150 мм обеспечивает 22 кВт и 17,7 N·m при номинальных условиях, что подходит для тяжёлых шлифовальных проходов. Водяное охлаждение и керамические шариковые подшипники обеспечивают длительную работу в интенсивных приложениях внутреннего шлифования.

Key data
Диаметр: Φ150 mm
Максимальная скорость: 24 000 rpm
Номинальная скорость: 12 000 rpm
Номинальная мощность (S1): 22 kW
Номинальный момент (S1): 17,7 N·m

Technical data
Модель: DGZM-15024/22-DPNS
Максимальная частота: 800 Hz
Номинальная частота: 400 Hz
Номинальное напряжение: 380 V
Номинальный ток: 41 A
Тип двигателя: Асинхронный двигатель
Тип подшипника: Керамический шарикоподшипник
Охлаждение: Водяное (6–8 L/min при 0,25 MPa)
Датчик температуры двигателя: KTY
Скорость вибрации: <0,8 mm/s
Масса: 42 ± 1 kg
Интерфейс инструмента: Прямое отверстие и резьба Φ28-M27×2

Dimensions
Чертёж габаритов доступен в документации к продукту.

Technical specifications

• Ссылка на продукт на странице: DGZM-15024/22-DFWS
• Диаметр корпуса: 150 mm
• Номинальная мощность (S1): 22 kW
• Номинальный момент (S1): 17,7 N·m
• Максимальная скорость: 24 000 rpm
• Номинальная скорость: 12 000 rpm
• Максимальная частота: 800 Hz
• Номинальная частота: 400 Hz
• Номинальное напряжение: 380 V
• Номинальный ток: 41 A
• Двигатель: Асинхронный
• Подшипники: Керамические шарикоподшипники
• Охлаждение: Водяное (рекомендуемый расход 6–8 L/min при 0,25 MPa)
• Датчик температуры двигателя: KTY
• Вибрация: <0,8 mm/s
• Масса: 42 ± 1 kg
• Интерфейс инструмента: Прямое отверстие и резьба Φ28-M27×2
