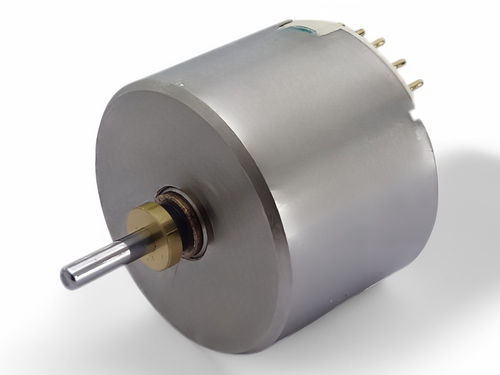

Бесщеточный двигатель C17B-20

DC12 Вмалого размера

Обзор
Серия C17B бесщеточных (brushless) DC-двигателей от C.I. TAKIRON представляет собой линейку малогабаритных двигателей с внешним диаметром 17,4 мм. Серия включает несколько субмоделей, оптимизированных под разные длины и рабочие точки (частота вращения/ток на холостом ходу, пусковой ток/момент, максимальный КПД и выходная мощность). Некоторые субмодели (например, C17B-18) применяются в компактных решениях, таких как маски с электрическим вентилятором. В зависимости от модели доступны различные варианты кастомизации (редуктор, выводной контакт/провод, заземляющий клеммник, шарикоподшипник, выводы и т.п.).

Серия продуктов (таблица характеристик)
Модель | Внешний диаметр [мм] | Длина [мм] | Напряжение [В] | Сопротивление клеммы [Ω] | Частота вращения на холостом ходу [r/m] | Ток холостого хода [mA] | Стартовый ток [mA] | Пусковой момент [mN·m] | Макс. КПД [%] | Макс. мощность [W]
C17B-23 | 17.4 | 13.0 | 4.8 | - | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-26 | 17.4 | 17.9 | 12.0 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-29 | 17.4 | 17.9 | 12.0 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12.0 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-19 | 17.4 | 17.9 | 24.0 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12.0 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12.0 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12.0 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-17 | 17.4 | 17.9 | 7.4 | 1.2 | 23,500 | 220 | 6,435 | 18.05 | 66.4 | 11.11
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81
C17B-01 | 17.4 | 17.9 | 4.8 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

Типичные настраиваемые элементы (по модели)

• Редуктор (gear head)
• Выводной контакт / Провод
• Заземляющий клеммник
• Шариковый подшипник (в некоторых высокопроизводительных вариантах)

Характеристики / Технические спецификации

• Название серии: C17B
• Производитель / Бренд: C.I. TAKIRON Corporation
• Внешний диаметр: 17,4 мм
• Доступные длины (примеры): 13,0 мм, 15,6 мм, 17,9 мм
• Рабочие напряжения в серии: обычно 4,8 В, 6,0–12,0 В, до 24 В в отдельных моделях
• Данные производительности по модели: частота вращения и ток на холостом ходу, пусковой ток и момент, максимальный КПД (%) и выходная мощность (W)
• Применение: малые вентиляторы, портативные воздуходувки и компактные устройства — субмодель C17B-18 отмечена для использования в масках с электрическим вентилятором
• Настраиваемые элементы: редуктор, выводной контакт/провод, заземляющий клеммник, шариковый подшипник (зависит от модели)
