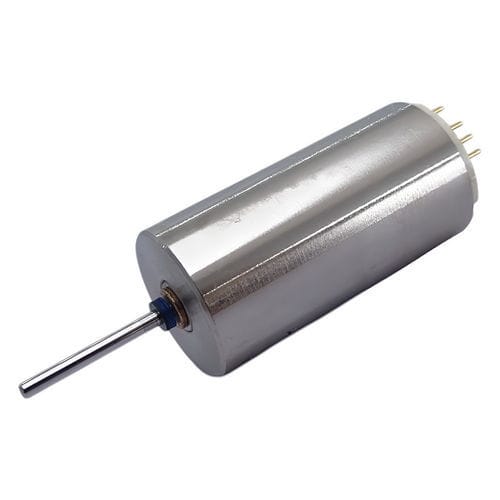

Бесщеточный двигатель C10C-02

DC12 Впо индивидуальному заказу

Обзор Серия C10C представляет собой семейство бесщеточных двигателей с наружным диаметром φ10,0 мм и типичной длиной вал-вал 20,0 мм. Множество субмоделей отличаются длиной, приложенным напряжением, сопротивлением клемм, холостым ходом (скорость/ток), пусковым током, максимальным моментом, КПД и выходной мощностью. На страницах продуктов приведены характеристики для каждой модели и галерея изображений.

Таблица серии
Model | Наружный диаметр [mm] | Длина [mm] | Приложенное напряжение [V] | Сопротивление клемм [Ω] | Скорость холостого хода [r/m] | Ток холостого хода [mA] | Пусковой ток [mA] | Макс. момент [mN·m] | КПД [%] | Выход [W]
C10C-05 | 10,0 | 20,0 | 7,4 | - | 17 200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27 100 | 152 | 2 133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12 | 7,1 | 34 000 | 145 | 1 690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26 200 | 165 | 1 542 | 3,32 | 45,3 | 2,28

Настраиваемые элементы

• Lead pin
• Заземляющий клеммник

Технические характеристики

• Название серии: C10C (наружный диаметр φ10,0 мм)
• Типичная длина вал-вал: 20,0 мм (варьируется в зависимости от субмодели)
• Приложенное напряжение: модели доступны для 7,4 В и 12 В (см. значения по моделям)
• Сопротивление клемм: указано для каждой модели (некоторые модели не имеют значения)
• Холостой ход: скорость и ток указаны для каждой модели (r/m и mA)
• Пусковой ток: указан для каждой модели (mA)
• Максимальная производительность: максимальный момент (mN·m), пик эффективности (%) и выходная мощность (W) указаны по моделям
• Доступные субмодели и ключевые числовые данные:
  • C10C-05 — Прил. напряжение 7,4 В; Холостой ход 17 200 r/m при 89 mA; Пусковой ток 754 mA; Макс. момент 2,41 mN·m; КПД 43,1%; Выход 1,08 W
  • C10C-04 — Прил. напряжение 7,4 В; Сопротивление 3,5 Ω; Холостой ход 27 100 r/m при 152 mA; Пусковой ток 2 133 mA; Макс. момент 4,80 mN·m; КПД 53,7%; Выход 3,40 W
  • C10C-02 — Прил. напряжение 12 В; Сопротивление 7,1 Ω; Холостой ход 34 000 r/m при 145 mA; Пусковой ток 1 690 mA; Макс. момент 4,76 mN·m; КПД 50,0%; Выход 4,24 W
  • C10C-01 — Прил. напряжение 7,4 В; Сопротивление 4,8 Ω; Холостой ход 26 200 r/m при 165 mA; Пусковой ток 1 542 mA; Макс. момент 3,32 mN·m; КПД 45,3%; Выход 2,28 W
• Галерея: каждая карточка продукта содержит галерею изображений в полном разрешении и миниатюры
• Документация: страницы продуктов ссылаются на каталог и загрузки материалов (PDF доступны на странице продукта)
