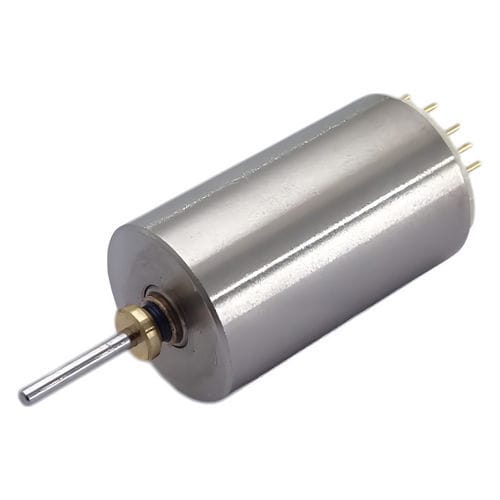

Бесщеточный двигатель C10B-04

7,4 Вкомпактныймикро

Обзор
Серия C10B от C.I. TAKIRON представляет собой семейство бесщеточных микро-двигателей с наружным диаметром φ10,0 мм, предназначенных для компактных приводных применений, таких как хобби-сервоприводы и небольшие актуаторы. Несколько подмоделей (C10B-01, C10B-02, C10B-04, C10B-05) предлагают различные параметры крутящего момента, скорости и электрические характеристики для соответствия требованиям применений. Контурные чертежи и CAD-данные доступны для загрузки для каждой модели.

Таблица серии
Название модели | Наружный диаметр [mm] | Длина [mm] | Напряжение [V] | Сопротивление на клемме [Ω] | Частота вращения холостого хода [rpm] | Ток холостого хода [mA] | Ток при пуске [mA] | Пусковой момент [mN·m] | max КПД [%] | Мощность [W]
C10B-02 | 10.0 | 16.9 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C10B-05 | 10.0 | 16.9 | 7.4 | 12.8 | 17,100 | 77 | 580 | 1.80 | 40.4 | 0.81
C10B-04 | 10.0 | 16.9 | 7.4 | 8.3 | 21,300 | 103 | 890 | 2.31 | 43.5 | 1.29
C10B-01 | 10.0 | 16.9 | 7.4 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

Детали продукта (по моделям)
C10B-02

• Наружный диаметр: 10.0 mm
• Длина: 16.9 mm
• Напряжение: 7.4 V
• Сопротивление на клемме: 4.8 Ω
• Холостая скорость: 26,200 rpm
• Холостой ток: 130 mA
• Пусковой ток: 1,555 mA
• Пусковой момент: 3.52 mN·m
• Макс. КПД: 50.5 %
• Мощность: 2.42 W

C10B-05

• Наружный диаметр: 10.0 mm
• Длина: 16.9 mm
• Напряжение: 7.4 V
• Сопротивление на клемме: 12.8 Ω
• Холостая скорость: 17,100 rpm
• Холостой ток: 77 mA
• Пусковой ток: 580 mA
• Пусковой момент: 1.80 mN·m
• Макс. КПД: 40.4 %
• Мощность: 0.81 W

C10B-04

• Наружный диаметр: 10.0 mm
• Длина: 16.9 mm
• Напряжение: 7.4 V
• Сопротивление на клемме: 8.3 Ω
• Холостая скорость: 21,300 rpm
• Холостой ток: 103 mA
• Пусковой ток: 890 mA
• Пусковой момент: 2.31 mN·m
• Макс. КПД: 43.5 %
• Мощность: 1.29 W

C10B-01

• Наружный диаметр: 10.0 mm
• Длина: 16.9 mm
• Напряжение: 7.4 V
• Сопротивление на клемме: 5.6 Ω
• Холостая скорость: 29,000 rpm
• Холостой ток: 170 mA
• Пусковой ток: 1,321 mA
• Пусковой момент: 2.44 mN·m
• Макс. КПД: 41.1 %
• Мощность: 1.86 W

Варианты настройки

• Lead pin
• Клемма заземления

Дополнительная информация
Контурные чертежи и CAD-данные (бесплатно) предоставляются для каждой модели. Подмодели оптимизированы для хобби-сервоприводов и аналогичных маломощных приводных применений; выберите модель в соответствии с требуемыми оборотами, моментом и электрическими параметрами.

Технические характеристики

• Название серии: C10B
• Производитель / Марка: C.I. TAKIRON Corporation
• Наружный диаметр (общий): 10.0 mm
• Типичная длина: 16.9 mm
• Номинальное приложенное напряжение: 7.4 V
• Диапазон сопротивления клемм (пример): 4.8 Ω (C10B-02) до 12.8 Ω (C10B-05)
• Диапазон холостых оборотов: ~17,100 до 29,000 rpm в зависимости от модели
• Диапазон выходной мощности (пример): ~0.81 W до 2.42 W (по модели)
• Варианты настройки: lead pin, клемма заземления
