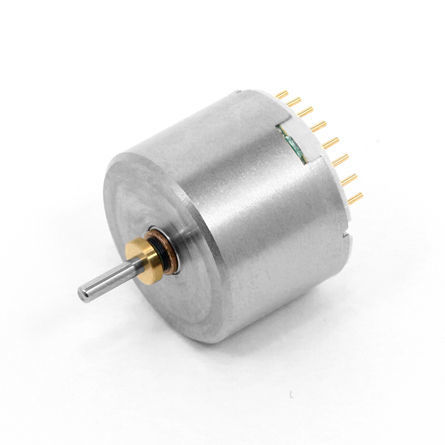

Бесщеточный двигатель C17B-13

DCBLDC7,4 В

Обзор Серия C17B бесщеточных двигателей C.I. TAKIRON (внешний диаметр φ17,4 мм) - семейство небольших бесщеточных двигателей постоянного тока для таких применений, как микровоздуходувки и небольшие вентиляторы. Серия включает в себя несколько подмоделей (например, C17B-23, C17B-22, C17B-07 и т.д.) с различной длиной, номинальным напряжением и рабочими характеристиками (скорость холостого хода, токи, пусковой ток, пусковой момент, КПД и мощность). Доступные модели и электрические/механические характеристики (для каждой модели) C17B-23 Внешний диаметр [мм]: 17.4 Длина [мм]: 13.0 Применяемое напряжение [В]: 4.8 Сопротивление клемм [Ω]: 6.0 Без нагрузки - Скорость вращения [об/м]: 11 700 - Ток [мА]: 86 Пуск - Ток [мА]: 804 - Крутящий момент [мН-м]: 2,51 КПД [%]: 45.3 Мощность [Вт]: 0.8 C17B-22 Внешний диаметр [мм]: 17.4 Длина [мм]: 13.0 Применяемое напряжение [В]: 4.8 Сопротивление клемм [Ω]: 1.0 Без нагрузки - Скорость вращения [об/м]: 25 000 - Ток [мА]: 217 Пуск - Ток [мА]: 4,848 - Крутящий момент [мН-м]: 8.11 КПД [%]: 62.2 Мощность [Вт]: 5.3 C17B-07 Внешний диаметр [мм]: 17.4 Длина [мм]: 13.0 Применяемое напряжение [В]: 4.8 Сопротивление клемм [Ω]: 1.8 Без нагрузки - Скорость вращения [об/м]: 17 000 - Ток [мА]: 145 Пуск - Ток [мА]: 2,667 - Крутящий момент [мН-м]: 6.43 КПД [%]: 58.8 Мощность [Вт]: 2.86 C17B-25 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.8 Сопротивление клемм [Ω]: 7,9 Без нагрузки - Скорость вращения [об/м]: 11 100 - Ток [мА]: 75 Пуск - Ток [мА]: 866 - Крутящий момент [мН-м]: 4.23 КПД [%]: 49.8 Мощность [Вт]: 1.23 C17B-24 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.8 Сопротивление клемм [Ω]: 2,0 Без нагрузки - Скорость вращения [об/м]: 17 100 - Ток [мА]: 113 Пуск - Ток [мА]: 3 400 - Крутящий момент [мН-м]: 12.1 Эффективность [%]: 66,9 Мощность [Вт]: 5.40 C17B-16 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 7.4 Сопротивление клемм [Ω]: 2,3 Без нагрузки - Скорость вращения [об/м]: 27 200 - Ток [мА]: 146 Пуск - Ток [мА]: 3,217 - Крутящий момент [мН-м]: 7.62 КПД [%]: 61.9 Мощность [Вт]: 5.43 C17B-13 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 7,4 Сопротивление клемм [Ω]: 1.8 Без нагрузки - Скорость вращения [об/м]: 24 250 - Ток [мА]: 150 Пуск - Ток [мА]: 4 111 - Крутящий момент [мН-м]: 11.12 КПД [%]: 65.4 Мощность [Вт]: 7.06 C17B-18 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6,8 Сопротивление клемм [Ω]: 1.2 Без нагрузки - Скорость вращения [об/м]: 27 200 - Ток [мА]: 200 Пуск - Ток [мА]: 5,667 - Крутящий момент [мН-м]: 12.59 КПД [%]: 66.0 Мощность [Вт]: 8.97 C17B-06 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.0 Сопротивление клемм [Ω]: 2,1 Без нагрузки - Скорость вращения [об/м]: 19,250 - Ток [мА]: 110 Пуск - Ток [мА]: 2,857 - Крутящий момент [мН-м]: 7.86 КПД [%]: 64.6 Мощность [Вт]: 3.96 C17B-09 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.0 Сопротивление клемм [Ω]: 2,8 Без нагрузки - Скорость вращения [об/м]: 18,250 - Ток [мА]: 108 Пуск - Ток [мА]: 2 143 - Крутящий момент [мН-м]: 6.07 КПД [%]: 60.1 Мощность [Вт]: 2.90 C17B-29 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 12.0 Сопротивление клемм [Ω]: 8.8 Без нагрузки - Скорость вращения [об/м]: 12 800 - Ток [мА]: 72 Пуск - Ток [мА]: 1,364 - Крутящий момент [мН-м]: 10.95 КПД [%]: 59.3 Мощность [Вт]: 3.67 C17B-28 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 12.0 Сопротивление клемм [Ω]: 1.55 Без нагрузки - Скорость вращения [об/м]: 31,000 - Ток [мА]: 168 Пуск - Ток [мА]: 7,742 - Крутящий момент [мН-м]: 27.39 КПД [%]: 72.7 Мощность [Вт]: 22,2 C17B-27 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 7.4 Сопротивление клемм [Ω]: 7,82 Без нагрузки - Скорость вращения [об/м]: 12 300 - Ток [мА]: 70 Пуск - Ток [мА]: 946 - Крутящий момент [мН-м]: 4.66 КПД [%]: 53.0 Мощность [Вт]: 1.50 C17B-26 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 7,4 Сопротивление клемм [Ω]: 1.26 Без нагрузки - Скорость вращения [об/м]: 31 800 - Ток [мА]: 192 Пуск - Ток [мА]: 5 873 - Крутящий момент [мН-м]: 12.21 Эффективность [%]: 67,1 Мощность [Вт]: 10.2 C17B-20 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 12.0 Сопротивление клемм [Ω]: 1.0 Без нагрузки - Скорость вращения [об/м]: 36 000 - Ток [мА]: 173 Пуск - Ток [мА]: 12 371 - Крутящий момент [мН-м]: 38.29 Эффективность [%]: 77.7 Мощность [Вт]: 36.10 C17B-19 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 24.0 Сопротивление клемм [Ω]: 2,4 Без нагрузки - Скорость вращения [об/м]: 45,450 - Ток [мА]: 150 Пуск - Ток [мА]: 9,959 - Крутящий момент [мН-м]: 48.72 КПД [%]: 77.0 Мощность [Вт]: 57.99 Галерейные заметки Каждая модель имеет галерею изображений (примеры: основные фотографии продукта и миниатюры представлены для каждой модели в листинге продукта). Настраиваемые / дополнительные элементы (примечания к каждой модели)

• Многие модели C17B содержат список настраиваемых элементов, таких как: Головка редуктора, ведущий штифт, клемма заземления, шарикоподшипник (для некоторых моделей), провод (для некоторых больших моделей).
• Не все модели предлагают одинаковые опции; настраиваемые метки указаны на листе каждой модели.

Типичные применения Небольшие вентиляторы, микровоздуходувки, портативные устройства, требующие компактных бесщеточных двигателей (примеры, отмеченные для некоторых субмоделей, включают такие приложения, как вентиляторы, встроенные в носимые устройства, или небольшие вентиляторы для масок). Карактристики / технические характеристики

• Внешний диаметр серии: φ17,4 мм (номинальный для серии C17B).
• Доступная длина: в зависимости от субмодели - 13,0 мм, 15,6 мм, 17,9 мм.
• Диапазон применяемых напряжений в разных моделях: примеры: 3 В-24 В (конкретные модели рассчитаны на 4,8 В, 6,0 В, 6,8 В, 7,4 В, 12 В, 24 В в зависимости от субмодели).
• Сопротивление клемм: зависит от модели (примеры: диапазон 0,8-9 Ω в разных моделях).
• Скорость холостого хода, ток холостого хода, пусковой ток, пусковой момент, КПД и выходная мощность: указаны для каждой подмодели (точные значения см. в блоке каждой модели выше).
• Возможные опции: головка редуктора, выводной штифт, клемма заземления, выводной провод, шарикоподшипник для отдельных моделей.
• Даташиты/CAD и чертежи внешних размеров представлены для каждой модели на страницах продуктов (ссылки на скачивание размещены на сайте). Контактная информация или информация о поставщике здесь не указана.
