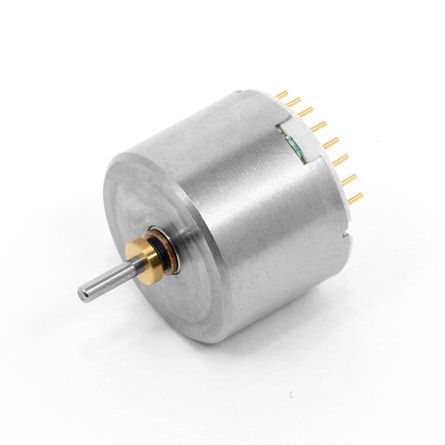

Бесщеточный двигатель C17B-18

DCкомпактныймалого размера

Обзор
Серия C17B — бесщеточные постоянного тока моторы с внешним диаметром φ17.4 мм, представленные в нескольких субмоделях (например: C17B-23, C17B-22, C17B-07, C17B-25, C17B-24, C17B-16, C17B-13, C17B-18, C17B-06, C17B-09). Эти компактные моторы предназначены для малых вентиляторов и других устройств перемещения воздуха (например, маски с вентилятором). Для каждого модели приводятся электрические и механические данные, обеспечивающие выбор и интеграцию.

Выбранные модели и ключевые характеристики (таблица)
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No Load rotation speed [r/m] | No Load current [mA] | Startup current [mA] | Startup torque [mN･m] | Max efficiency [%] | Max output [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90

Примечания по настройке и опциям

• Доступные элементы конфигурации зависят от субмодели: gear head, lead pin, заземляющий контакт; у некоторых моделей отмечена опция шарикоподшипника.
• На страницах продукта указаны CAD-файлы, внешние чертежи и размеры для скачивания — это помогает при проектировании крепления и интеграции.

Технические характеристики

• Серия: C17B (типичный внешний диаметр: 17.4 mm)
• Длина: варьируется в зависимости от субмодели (примеры: 13.0 mm, 15.6 mm)
• Напряжение питания: зависит от модели (например: 4.8 V, 6.0 V, 6.8 V, 7.4 V)
• Сопротивление выводов, скорость/ток холостого хода, пусковой ток и пусковой момент: указаны для каждой модели для расчёта привода и защит
• Максимальная эффективность и выходная мощность: указаны по моделям для оценки производительности
• Возможности настройки: gear head, lead pin, заземляющий контакт; опция шарикоподшипника для некоторых моделей
• Документация: изображения продукта, галерея и скачиваемые CAD/чертежи размеров по субмоделям
