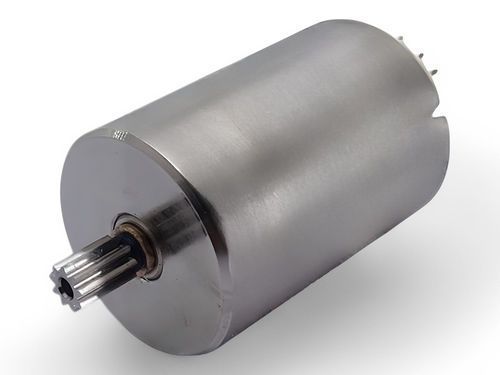

Бесщеточный двигатель C12B-04

12 В

Обзор Серия C12B - это бесщеточные двигатели с внешним диаметром 12 мм. Серия включает в себя несколько субмоделей с различной длиной и электрическими/механическими характеристиками. Основные технические характеристики каждой подмодели включают внешний диаметр, длину, приложенное напряжение, сопротивление выводов, скорость вращения на холостом ходу, ток холостого хода, пусковой ток, пусковой крутящий момент, КПД и выходную мощность. Серия продуктов - основные характеристики Колонки: Модель | Внешний диаметр [мм] | Длина [мм] | Применяемое напряжение [В] | Сопротивление клемм [Ω] | Скорость вращения без нагрузки [об/м] | Ток без нагрузки [мА] | Ток запуска [мА] | Крутящий момент при запуске [мНкгм] | КПД [%] | Выходная мощность [Вт] C12B-08 | 12 | 13,5 | 12 | 25,9 | 23,200 | 85 | 463 | 1,53 | 32,7 | 0,93 C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14 C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57 C12B-02 | 12 | 13,5 | 7,4 | 4,8 | 26,200 | 130 | 1,555 | 3,52 | 50,5 | 2,42 C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11 C12B-11 | 12 | 17,5 | 12 | 24,7 | 14,700 | 77 | 486 | 2,68 | 36,2 | 1,03 C12B-10 | 12 | 17,5 | 12 | 11,2 | 20,400 | 97 | 1,071 | 4,98 | 48,9 | 2,66 C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61 C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70 C12B-03 | 12 | 17.5 | 8.0 | 2.8 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98 Настраиваемые элементы

• Ведомый штифт
• Клемма заземления
• Головка редуктора (доступно для некоторых моделей)
• Шариковый подшипник (доступно для некоторых моделей)
• Варианты проводов (доступно для некоторых моделей)

характеристики / технические характеристики

• Внешний диаметр: 12 мм
• Длина: обычно 13,5 мм и 17,5 мм
• Применяемое напряжение: разное для каждой модели (примеры: 4,5 В, 7,4 В, 12 В)
• Оконечное сопротивление: примерно от 2,8 Ω до 25,9 Ω в зависимости от модели
• Скорость вращения в режиме холостого хода: примерно от 14 700 до 30 000 об/мин для всех моделей
• Ток холостого хода: ок. 77 мА - 190 мА
• Пусковой ток: до примерно 2 857 мА (зависит от модели)
• Пусковой момент: примерно 1,03 - 7,14 мН-м
• Эффективность: примерно. от 29% до 57% в зависимости от конфигурации
• Выходная мощность: примерно от 0,93 Вт до 5,70 Вт в разных сериях
• Настраиваемые опции: выводной штифт, клемма заземления, головка редуктора, шарикоподшипник и провод
