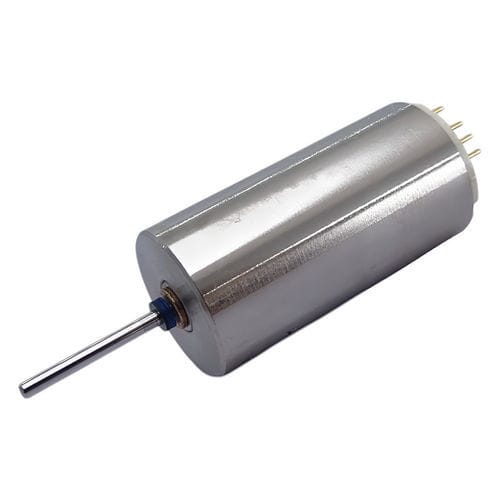

Бесщеточный двигатель C10C-01

7,4 Впо индивидуальному заказу

Обзор
Серия C10C — семейство бесщеточных двигателей с наружным диаметром 10,0 мм. На странице серии представлены подробные характеристики для каждого субмоделя, включая наружный диаметр, длину, приложенное напряжение, сопротивление терминала, скорость на холостом ходу, токи, характеристики запуска, крутящий момент, КПД и выходную мощность. Чертежи размеров и CAD-данные доступны для загрузки на странице продукта. Список настраиваемых опций приведён для каждого моделя.

Модели и спецификации (таблица)
Колонки: Модель | Наружный диаметр [mm] | Длина [mm] | Приложенное напряжение [V] | Сопротивление терминала [Ω] | Скорость холостого хода [r/min] | Ток холостого хода [mA] | Ток пуска [mA] | Крутящий момент пуска [mN·m] | Макс. КПД [%] | Макс. мощность [W]
C10C-05 | 10,0 | 20,0 | 7,4 | 9,8 | 17 200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27 100 | 152 | 2 133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12,0 | 7,1 | 34 000 | 145 | 1 690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26 200 | 165 | 1 542 | 3,32 | 45,3 | 2,28

Настраиваемые элементы

• Выводной контакт
• Клемма заземления

Технические характеристики / спецификации

• Наружный диаметр (типичный): 10,0 мм
• Длина (типичная): 20,0 мм
• Доступные субмодели и ключевые характеристики:
  • C10C-05 — Приложенное напряжение: 7,4 V; Сопротивление терминала: 9,8 Ω; Скорость холостого хода: 17 200 r/min; Ток холостого хода: 89 mA; Ток пуска: 754 mA; Крутящий момент пуска: 2,41 mN·m; Макс. КПД: 43,1 %; Макс. мощность: 1,08 W.
  • C10C-04 — Приложенное напряжение: 7,4 V; Сопротивление терминала: 3,5 Ω; Скорость холостого хода: 27 100 r/min; Ток холостого хода: 152 mA; Ток пуска: 2 133 mA; Крутящий момент пуска: 4,80 mN·m; Макс. КПД: 53,7 %; Макс. мощность: 3,40 W.
  • C10C-02 — Приложенное напряжение: 12,0 V; Сопротивление терминала: 7,1 Ω; Скорость холостого хода: 34 000 r/min; Ток холостого хода: 145 mA; Ток пуска: 1 690 mA; Крутящий момент пуска: 4,76 mN·m; Макс. КПД: 50,0 %; Макс. мощность: 4,24 W.
  • C10C-01 — Приложенное напряжение: 7,4 V; Сопротивление терминала: 4,8 Ω; Скорость холостого хода: 26 200 r/min; Ток холостого хода: 165 mA; Ток пуска: 1 542 mA; Крутящий момент пуска: 3,32 mN·m; Макс. КПД: 45,3 %; Макс. мощность: 2,28 W.
• Общие настраиваемые опции: выводной контакт, клемма заземления.
• Данные, предоставляемые по каждому моделю: механические размеры, электрические характеристики (приложенное напряжение, сопротивление терминала, токи холостого хода и пуска), скорости вращения, крутящий момент, КПД и выходная мощность.
