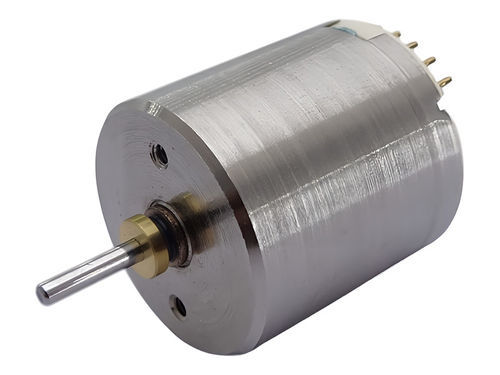

Бесщеточный двигатель C17B-27

7,4 Вдля микродвигателя

Обзор
Серия C17B бесщеточных микродвигателей производителя C.I. TAKIRON Corporation имеет общий наружный диаметр φ17.4 mm и включает множество подмоделей с вариациями по длине, номинальному напряжению, сопротивлению выводов, холостому ходу (скорость/ток), пусковому току/пусковому моменту и максимальной мощности. Некоторые подмодели (например C17B-18) применяются в компактных электровентиляторах, интегрируемых в носимые изделия. Механические чертежи и CAD-данные доступны для скачивания в ресурсах производителя.

Ключевые модели — примеры

• C17B-23 — Наружный диаметр 17.4 mm, Длина 13.0 mm, Номинальное напряжение 4.8 V, Холостой ход 11,700 r/min, Макс. момент 2.51 mN･m, Мощность 0.8 W
• C17B-22 — Наружный диаметр 17.4 mm, Длина 13.0 mm, Номинальное напряжение 4.8 V, Холостой ход 25,000 r/min, Макс. момент 8.11 mN･m, Мощность 5.3 W
• C17B-07 — Наружный диаметр 17.4 mm, Длина 13.0 mm, Номинальное напряжение 4.8 V, Холостой ход 17,000 r/min, Макс. момент 6.43 mN･m, Мощность 2.86 W
• C17B-18 — Наружный диаметр 17.4 mm, Длина 15.6 mm, Номинальное напряжение 6.8 V, Холостой ход 27,200 r/min, Макс. момент 12.59 mN･m, Мощность 8.97 W
• C17B-13 — Наружный диаметр 17.4 mm, Длина 15.6 mm, Номинальное напряжение 7.4 V, Холостой ход 24,250 r/min, Макс. момент 11.12 mN･m, Мощность 7.06 W
• C17B-24 — Наружный диаметр 17.4 mm, Длина 15.6 mm, Номинальное напряжение 6.8 V, Холостой ход 17,100 r/min, Макс. момент 12.1 mN･m, Мощность 5.40 W
• C17B-28 — Наружный диаметр 17.4 mm, Длина 17.9 mm, Номинальное напряжение 12 V, Холостой ход 31,000 r/min, Макс. момент 27.39 mN･m, Мощность 22.2 W
• C17B-19 — Наружный диаметр 17.4 mm, Длина 17.9 mm, Номинальное напряжение 24 V, Холостой ход 45,450 r/min, Макс. момент 48.72 mN･m, Мощность 57.99 W
• C17B-20 — Наружный диаметр 17.4 mm, Длина 17.9 mm, Номинальное напряжение 12 V, Холостой ход 36,000 r/min, Макс. момент 38.29 mN･m, Мощность 36.10 W

Кастомизация и опции

• Зависимые от модели опции: редуктор (gear head), выводной штифт (lead pin), заземляющий контакт, выводной провод, шарикоподшипник.
• Документация: механические чертежи, внешние размеры и CAD-данные (доступны для скачивания у производителя).

Технические характеристики

• Название серии: C17B series
• Производитель / Марка: C.I. TAKIRON Corporation
• Общий наружный диаметр: 17.4 mm
• Доступные длины: обычно 13.0 mm, 15.6 mm, 17.9 mm, 24 mm (в зависимости от модели)
• Номинальные напряжения: например 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Данные по моделям: сопротивление выводов (Ω), холостой ход (r/min) и ток (mA), пусковой ток/пусковой момент, максимальный момент (mN･m), КПД (%) и мощность (W)
• Типичные применения: небольшие электровентиляторы, вентиляционные устройства для носимых изделий и другие компактные применения, требующие бесщеточных микродвигателей
• Варианты кастомизации: gear head, lead pin, lead wire, grounding terminal, ball bearing (зависит от модели)
