Бесщеточный двигатель C10B-02
7,4 Впо индивидуальному заказу

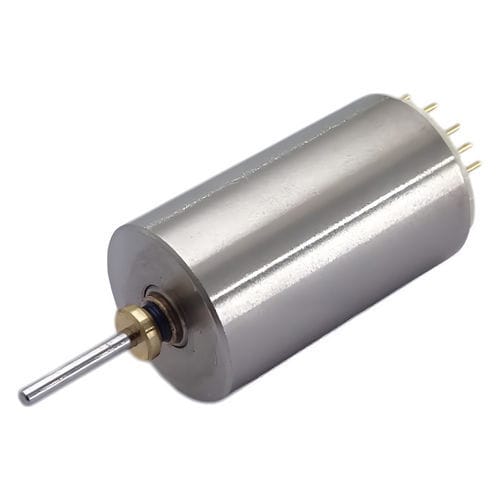

Бесщеточный двигатель - C10B-02 - C.I. Takiron - 7,4 В / по индивидуальному заказу
Бесщеточный двигатель - C10B-02 - C.I. Takiron - 7,4 В / по индивидуальному заказу
Бесщеточный двигатель - C10B-02 - C.I. Takiron - 7,4 В / по индивидуальному заказу - изображение - 2
Бесщеточный двигатель - C10B-02 - C.I. Takiron - 7,4 В / по индивидуальному заказу - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте C.I. Takiron

Характеристики

Тип
бесщеточный
Напряжение
7,4 В
Другие характеристики
по индивидуальному заказу
Мощность

2,42 W
(0 hp)

Интенсивность

130 mA, 1 555 mA

Момент

0,00352 Nm
(0,002596 ft.lb)

Скорость вращения

26 200 rpm
(164 619,455 rad.min-1)

Диаметр

10 mm
(0,39 in)

Описание

Обзор серии
Бесщеточные моторы серии C10B от C.I. TAKIRON Corporation, наружный диаметр Ø10,0 мм. Серия включает модели C10B-01, C10B-02, C10B-04 и C10B-05. На страницах каждого варианта приведены подробные характеристики (скорость, крутящий момент, напряжение, КПД), эскизы и доступные к загрузке CAD-файлы.

Модели и характеристики
C10B-02
Наименование модели: C10B-02
Наружный диаметр [мм]: 10,0
Длина [мм]: 16,9
Приложенное напряжение [В]: 7,4
Сопротивление на клеммах [Ω]: 4,8
Обороты холостого хода [об/мин]: 26 200
Ток холостого хода [мА]: 130
Ток при старте [мА]: 1 555
Пусковой момент [mN·m]: 3,52
Макс. КПД [%]: 50,5
Макс. мощность [W]: 2,42
Элементы, доступные для настройки:
  • Lead pin
  • Заземляющий клемм

C10B-05
Наименование модели: C10B-05
Наружный диаметр [мм]: 10,0
Длина [мм]: 16,9
Приложенное напряжение [В]: 7,4
Сопротивление на клеммах [Ω]: 12,8
Обороты холостого хода [об/мин]: 17 100
Ток холостого хода [мА]: 77
Ток при старте [мА]: 580
Пусковой момент [mN·m]: 1,80
Макс. КПД [%]: 40,4
Макс. мощность [W]: 0,81
Элементы, доступные для настройки:
  • Lead pin
  • Заземляющий клемм

C10B-04
Наименование модели: C10B-04
Наружный диаметр [мм]: 10,0
Длина [мм]: 16,9
Приложенное напряжение [В]: 7,4
Сопротивление на клеммах [Ω]: 8,3
Обороты холостого хода [об/мин]: 21 300
Ток холостого хода [мА]: 103
Ток при старте [мА]: 890
Пусковой момент [mN·m]: 2,31
Макс. КПД [%]: 43,5
Макс. мощность [W]: 1,29
Элементы, доступные для настройки:
  • Lead pin
  • Заземляющий клемм

C10B-01
Наименование модели: C10B-01
Наружный диаметр [мм]: 10,0
Длина [мм]: 16,9
Приложенное напряжение [В]: 7,4
Сопротивление на клеммах [Ω]: 5,6
Обороты холостого хода [об/мин]: 29 000
Ток холостого хода [мА]: 170
Ток при старте [мА]: 1 321
Пусковой момент [mN·m]: 2,44
Макс. КПД [%]: 41,1
Макс. мощность [W]: 1,86
Элементы, доступные для настройки:
  • Lead pin
  • Заземляющий клемм


Технические характеристики / спецификации
  • Наружный диаметр серии: 10,0 мм
  • Типичная длина (перечисленные модели): 16,9 мм
  • Доступные модели: C10B-01, C10B-02, C10B-04, C10B-05
  • Типичное указанное напряжение: 7,4 В (зависит от модели)
  • Сопротивление на клеммах (перечисленные модели): 4,8 Ω – 12,8 Ω
  • Обороты холостого хода (перечисленные модели): 17 100 – 29 000 об/мин
  • Макс. мощность (перечисленные модели): 0,81 – 2,42 W
  • Элементы для настройки: Lead pin, Заземляющий клемм
