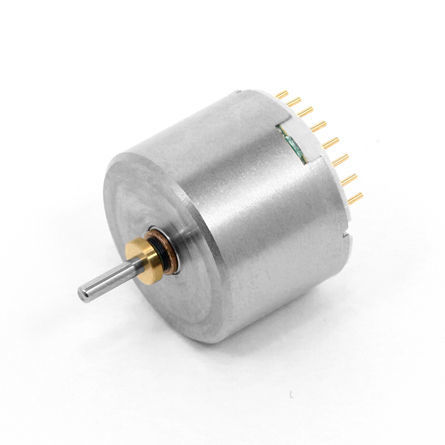

Бесщеточный двигатель C17B-24

BLDC

Обзор Бесщеточный двигатель серии C17B производства C.I. TAKIRON. Внешний диаметр серии: 17,4 мм. Типичное применение - небольшие электровентиляторы и такие устройства, как маски, оснащенные электровентиляторами. Доступно несколько субмоделей с различной длиной, напряжением и рабочими характеристиками. Доступна бесплатная загрузка чертежей и данных CAD (на странице продукта указано наличие внешних чертежей и данных CAD). Серия продуктов - основные характеристики моделей (для каждой модели) C17B-23 Наружный диаметр [мм]: 17.4 Длина [мм]: 13.0 Применяемое напряжение [В]: 4.8 Сопротивление клемм [Ω]: 6.0 Скорость вращения без нагрузки [об/м]: 11,700 Ток без нагрузки [мА]: 86 Пусковой ток [мА]: 804 Крутящий момент при запуске [mN･m]: 2.51 Максимальный КПД [%]: 45.3 Максимальная мощность [Вт]: 0.8 C17B-22 Внешний диаметр [мм]: 17.4 Длина [мм]: 13.0 Применяемое напряжение [В]: 4.8 Сопротивление клемм [Ω]: 1.0 Скорость вращения без нагрузки [об/м]: 25 000 Ток без нагрузки [мА]: 217 Пусковой ток [мА]: 4,848 Крутящий момент при запуске [mN･m]: 8.11 Максимальный КПД [%]: 62,2 Максимальная мощность [Вт]: 5.3 C17B-07 Внешний диаметр [мм]: 17.4 Длина [мм]: 13.0 Применяемое напряжение [В]: 4.8 Сопротивление клемм [Ω]: 1.8 Скорость вращения без нагрузки [об/м]: 17,000 Ток без нагрузки [мА]: 145 Пусковой ток [мА]: 2,667 Крутящий момент при запуске [mN･m]: 6,43 Максимальный КПД [%]: 58.8 Максимальная мощность [Вт]: 2,86 C17B-25 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.8 Сопротивление клемм [Ω]: 7,9 Скорость вращения без нагрузки [об/м]: 11,100 Ток без нагрузки [мА]: 75 Пусковой ток [мА]: 866 Крутящий момент при запуске [mN･m]: 4.23 Максимальный КПД [%]: 49.8 Максимальная мощность [Вт]: 1.23 C17B-24 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.8 Сопротивление клемм [Ω]: 2,0 Скорость вращения без нагрузки [об/м]: 17,100 Ток без нагрузки [мА]: 113 Пусковой ток [мА]: 3,400 Крутящий момент при запуске [mN･m]: 12.1 Максимальный КПД [%]: 66,9 Максимальная мощность [Вт]: 5.40 C17B-16 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 7.4 Сопротивление клемм [Ω]: 2,3 Скорость вращения без нагрузки [об/м]: 27 200 Ток без нагрузки [мА]: 146 Пусковой ток [мА]: 3,217 Крутящий момент при запуске [mN･m]: 7,62 Максимальный КПД [%]: 61,9 Максимальная мощность [Вт]: 5.43 C17B-13 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 7,4 Сопротивление клемм [Ω]: 1.8 Скорость вращения без нагрузки [об/м]: 24 250 Ток без нагрузки [мА]: 150 Пусковой ток [мА]: 4,111 Крутящий момент при запуске [mN･m]: 11.12 Максимальный КПД [%]: 65,4 Максимальная мощность [Вт]: 7,06 C17B-18 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6,8 Сопротивление клемм [Ω]: 1.2 Скорость вращения без нагрузки [об/м]: 27 200 Ток без нагрузки [мА]: 200 Пусковой ток [мА]: 5,667 Крутящий момент при запуске [mN･m]: 12.59 Максимальный КПД [%]: 66,0 Максимальная мощность [Вт]: 8,97 C17B-06 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.0 Сопротивление клемм [Ω]: 2,1 Скорость вращения без нагрузки [об/м]: 19,250 Ток без нагрузки [мА]: 110 Пусковой ток [мА]: 2,857 Крутящий момент при запуске [mN･m]: 7,86 Максимальный КПД [%]: 64,6 Максимальная мощность [Вт]: 3.96 C17B-09 Внешний диаметр [мм]: 17.4 Длина [мм]: 15.6 Применяемое напряжение [В]: 6.0 Сопротивление клемм [Ω]: 2,8 Скорость вращения без нагрузки [об/м]: 18,250 Ток без нагрузки [мА]: 108 Пусковой ток [мА]: 2 143 Крутящий момент при запуске [мНкгм]: 6,07 Максимальный КПД [%]: 60,1 Максимальная мощность [Вт]: 2.90 C17B-29 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 12.0 Сопротивление клемм [Ω]: 8.8 Скорость вращения без нагрузки [об/м]: 12,800 Ток без нагрузки [мА]: 72 Пусковой ток [мА]: 1,364 Крутящий момент при запуске [mN･m]: 10.95 Максимальный КПД [%]: 59.3 Максимальная мощность [Вт]: 3.67 C17B-28 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 12.0 Сопротивление клемм [Ω]: 1.55 Скорость вращения без нагрузки [об/м]: 31,000 Ток без нагрузки [мА]: 168 Пусковой ток [мА]: 7,742 Крутящий момент при запуске [mN･m]: 27,39 Максимальный КПД [%]: 72,7 Максимальная мощность [Вт]: 22,2 C17B-27 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 7.4 Сопротивление клемм [Ω]: 7,82 Скорость вращения без нагрузки [об/м]: 12,300 Ток без нагрузки [мА]: 70 Пусковой ток [мА]: 946 Крутящий момент при запуске [mN･m]: 4.66 Максимальный КПД [%]: 53.0 Максимальная мощность [Вт]: 1.50 C17B-26 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 7,4 Сопротивление клемм [Ω]: 1.26 Скорость вращения без нагрузки [об/м]: 31,800 Ток без нагрузки [мА]: 192 Пусковой ток [мА]: 5,873 Крутящий момент при запуске [mN･m]: 12.21 Максимальный КПД [%]: 67,1 Максимальная мощность [Вт]: 10.2 C17B-19 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 24.0 Сопротивление клемм [Ω]: 2,4 Скорость вращения без нагрузки [об/м]: 45,450 Ток без нагрузки [мА]: 150 Пусковой ток [мА]: 9,959 Крутящий момент при запуске [mN･m]: 48.72 Максимальный КПД [%]: 77,0 Максимальная мощность [Вт]: 57.99 C17B-20 Внешний диаметр [мм]: 17.4 Длина [мм]: 17.9 Применяемое напряжение [В]: 12.0 Сопротивление клемм [Ω]: 1.0 Скорость вращения без нагрузки [об/м]: 36,000 Ток без нагрузки [мА]: 173 Пусковой ток [мА]: 12,371 Крутящий момент при запуске [mN･m]: 38.29 Максимальный КПД [%]: 77,7 Максимальная мощность [Вт]: 36.10 Примечания к пользовательским опциям

• Общие настраиваемые элементы для многих моделей C17B: Головка редуктора, ведущий штифт, клемма заземления.
• В некоторых моделях указаны дополнительные опции, такие как шарикоподшипник (например, в некоторых вариантах), спецификация клеммы заземления и другие механические опции.

Дополнительная информация Страницы с подробной информацией о продукте для каждой подмодели включают галерею изображений и загружаемые таблицы спецификаций продукта (чертежи и CAD). Технические характеристики/спецификации

• Наименование серии: C17B
• Производитель / Бренд: C.I. TAKIRON
• Внешний диаметр: 17,4 мм (все модели серии)
• Доступная длина: примеры 13,0 мм, 15,6 мм, 17,9 мм, 24 мм (зависит от модели)
• Применяемое напряжение: показаны примеры 4,8 В, 6,0 В, 6,8 В, 7.2-12 В, 24 В (зависит от модели)
• Основные показатели производительности для каждой модели: скорость холостого хода (об/мин), ток холостого хода (мА), пусковой ток (мА), пусковой крутящий момент (мН-м), максимальный КПД (%), максимальная мощность (Вт)
• Типичные применения: небольшие вентиляторы, носимые вентиляторы, маски, оснащенные вентиляторами, другие компактные устройства для перемещения воздуха
• Доступные загрузки, указанные на странице: чертежи и данные CAD для бесплатной загрузки (страницы продукта)
