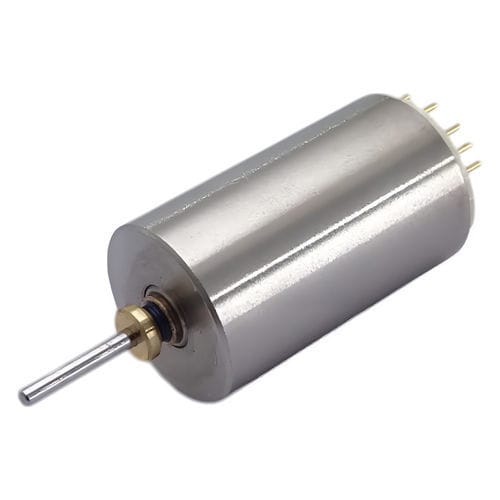

Бесщеточный двигатель C10B-01

7,4 В

Серия продукта
Серия C10B бесщеточных двигателей (внешний диаметр φ10,0 мм). На странице перечислены подмодели с их электрическими и механическими характеристиками и указаны доступные настраиваемые элементы (lead pin, контакт заземления).

Доступные модели и ключевые показатели

• C10B-02 — Внешний диаметр: 10.0 мм; Длина: 16.9 мм; Приложенное напряжение: 7.4 В; Сопротивление на клеммах: -; Частота вращения холостого хода: 26 200 об/мин; Ток холостого хода: 130 мА; Пусковой ток: 1 555 мА; Пусковой момент: 3.52 mN·m; Макс. КПД: 50,5 %; Макс. мощность: 2,42 Вт
• C10B-05 — Внешний диаметр: 10.0 мм; Длина: 16.9 мм; Приложенное напряжение: 7.4 В; Сопротивление на клеммах: 12,8 Ω; Частота вращения холостого хода: 17 100 об/мин; Ток холостого хода: 77 мА; Пусковой ток: 580 мА; Пусковой момент: 1.80 mN·m; Макс. КПД: 40,4 %; Макс. мощность: 0,81 Вт
• C10B-04 — Внешний диаметр: 10.0 мм; Длина: 16.9 мм; Приложенное напряжение: 7.4 В; Сопротивление на клеммах: 8,3 Ω; Частота вращения холостого хода: 21 300 об/мин; Ток холостого хода: 103 мА; Пусковой ток: 890 мА; Пусковой момент: 2.31 mN·m; Макс. КПД: 43,5 %; Макс. мощность: 1,29 Вт
• C10B-01 — Внешний диаметр: 10.0 мм; Длина: 16.9 мм; Приложенное напряжение: 7.4 В; Сопротивление на клеммах: 5,6 Ω; Частота вращения холостого хода: 29 000 об/мин; Ток холостого хода: 170 мА; Пусковой ток: 1 321 мА; Пусковой момент: 2.44 mN·m; Макс. КПД: 41,1 %; Макс. мощность: 1,86 Вт

Настраиваемые / опциональные элементы

• Lead pin
• Контакт заземления

Детали продукта по моделям

• Каждая карточка модели содержит основное изображение продукта и миниатюры галереи с несколькими видами.
• Разделы с деталями продукта повторяют таблицу спецификаций для каждого подмоделя и перечисляют те же настраиваемые элементы (lead pin, контакт заземления).

Технические характеристики / спецификации

• Серия: C10B (бесщеточные двигатели с номинальным внешним диаметром 10,0 мм)
• Типичная номинальная длина (пример): 16,9 мм
• Указанное номинальное напряжение: 7,4 В
• Диапазон характеристик по подмоделям: обороты холостого хода ~17 100–29 000 об/мин; макс. мощность ~0,81–2,42 Вт; макс. КПД ~40,4–50,5%
• Примеры пускового момента: 1,80–3,52 mN·m
• Пусковые и холостые токи зависят от модели (значения приведены выше для каждой модели)
• Настраиваемые элементы: lead pin, контакт заземления
• Упомянутое применение: hobby/servo (серия в категории Brushless motors)
