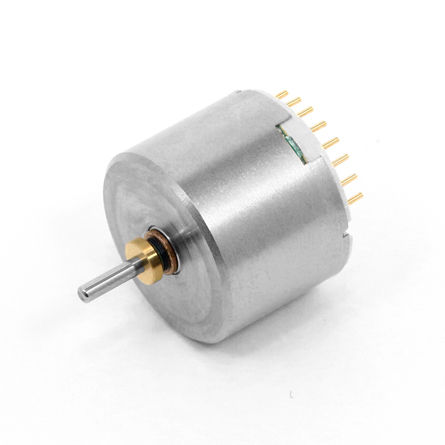

Бесщеточный двигатель C17B-09

6 Впо индивидуальному заказу

Обзор
Серия C17B — это линейка бесщеточных двигателей от C.I. TAKIRON Corporation (класс наружного диаметра φ17,4 мм). Серия включает несколько вариантов моделей, оптимизированных по длине, приложенному напряжению и рабочим характеристикам. Типичные применения: небольшие вентиляторы и компактные устройства, требующие высокооборотного и компактного бесщеточного двигателя. Для каждого модели доступны чертежи габаритов и CAD‑данные для поддержки механической интеграции.

Таблица серий
Название модели | Внешний диаметр [mm] | Длина [mm] | Напряжение [V] | Сопротивление на клеммах [Ω] | Частота вращения на холостом ходу [r/min] | Ток холостого хода [mA] | Ток при запуске [mA] | Пусковой момент [mN·m] | Макс. КПД [%] | Макс. Мощность [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12.0 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12.0 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24.0 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12.0 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12.0 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12.0 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

Доступные варианты настройки (примеры)

• Редуктор (gear head)
• Варианты выводов / проводов
• Заземляющий клемм
• Шариковый подшипник (на некоторых высокопроизводительных вариантах)

Примечания
Чертежи габаритов и CAD‑данные предоставляются для каждой модели для облегчения механического проектирования и интеграции. Материалы каталога и дополнительная документация доступны в ресурсах производителя (C.I. TAKIRON Corporation).

Технические характеристики

• Серия: C17B series
• Типичный внешний диаметр: 17.4 mm
• Длины: зависят от модели (типично 13.0 mm до 24 mm и более)
• Применяемые напряжения: примеры 4.8 V, 6.0 V, 7.2 V, 12 V, 24 V в зависимости от модели
• Сопротивление на клеммах: зависит от модели (примеры: 1.0 Ω, 2.0 Ω, 6.0 Ω и т.д.)
• Холостые обороты: ~11,700 r/min до >45,000 r/min в зависимости от модели
• Ток холостого хода, пусковой ток, пусковой момент, макс. КПД и выходная мощность: см. таблицу моделей выше
• Варианты настройки: редукторы, варианты выводов/проводов, заземляющие клеммы, варианты подшипников для выбранных моделей
