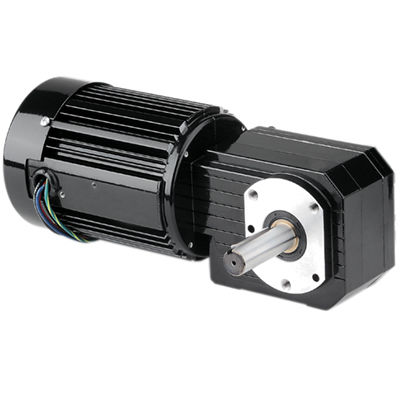

Мотор-редуктор AC Model 1260

монофазовыйчервячныйс винтовой зубчатой передачей

Продукт
Модель 1260 Серия Metric 42R-GB Угловой редуктор-двигатель AC

Обзор
Угловой AC-редуктор-двигатель серии Metric 42R-GB. Полностью закрытый корпус IP-20, охлаждение вентилятором для высокой выходной мощности. Метрические монтажные резьбы и метрические размеры приводного вала. Конструкция с закаленными червячными и шевронными зубчатыми передачами, постоянной смазкой зубчатых передач и подшипников по всей конструкции для увеличения радиальной грузоподъемности и срока службы.

Технические характеристики

• Скорость (об/мин): 23
• Номинальный момент (Nm): 23
• Номинальный момент (lb-in): 204
• Мощность (Вт): 100
• Мощность (HP): 1/7.5
• Вольт: 230
• Гц: 50
• Фазы: 1
• Амперы: 0.78
• Передаточное число: 60
• Радиальная нагрузка (N): 900
• Радиальная нагрузка (lbs): 200
• Длина XH (мм): 294
• Длина XH (inch): 11.57
• Вес (кг): 8
• Вес (lbs): 17.5
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 42R5BFCI-GB
• HPDecimal: 0.1333

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Полностью закрытый корпус с классом защиты IP-20.
• Охлаждение вентилятором для высокой выходной мощности.
• Изоляция класса "B", эксплуатируемая в пределах класса "A" для продления срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и малого веса.
• Невентилируемый корпус редуктора.
• Промышленные уплотнения типа «губа» на валах двигателя и выходном валу.
• Подшипники по всей конструкции для увеличения радиальной грузоподъемности и длительного срока службы.
• Постоянно смазанные маслом зубчатые передачи для длительного срока службы.
• Закаленные шевронные выходные шестерни для тихой работы и высокого выходного момента.
• Червячная шестерня из бронзы для высокой ударной нагрузки.
• Закаленная и шлифованная червячная шестерня для прочности и длительного срока службы.

Доступные документы / Загрузки

• Доступны CAD-чертежи (PDF, DWG, STEP).
• Доступна электрическая схема (номер схемы подключения 07410021).
• Доступен паспорт безопасности (ссылка на MSDS ExxonMobil).

Опциональные аксессуары

• Набор литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984).
• Метрический литой набор клеммной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984).
• Конденсатор; пластиковый корпус; 7.5MFD 370V (позиция 49401154).
• Большой набор литой клеммной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986).

Технические спецификации

• Скорость: 23 об/мин
• Номинальный момент: 23 Nm (204 lb-in)
• Мощность: 100 W (0.1333 HP)
• Напряжение/Частота: 230 V, 50 Hz, однофазный
• Ток: 0.78 A
• Передаточное число: 60
• Радиальная грузоподъемность: 900 N (200 lbs)
• Длина XH: 294 mm (11.57 in)
• Вес: 8 kg (17.5 lbs)
• Ссылка на схему подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 42R5BFCI-GB
