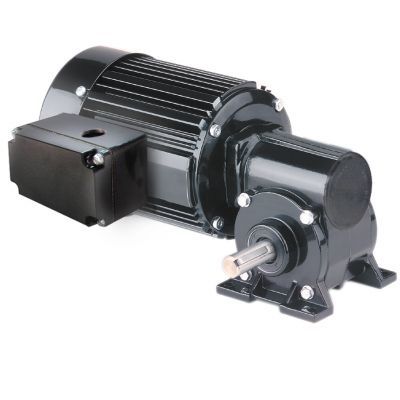

Мотор-редуктор AC Model 1678

монофазовыйчервячныйортогональный

Обзор
Метрическая серия 42R-5N AC угловой мотор-редуктор — модель 1678. Однофазный агрегат с метрическим креплением и метрическими размерами вала, разработан для промышленных применений, требующих компактной угловой передачи мощности.

Технические характеристики
Скорость (об/мин): 32
Номинальный крутящий момент (Н·м): 12,8
Номинальный крутящий момент (lb-in): 113
Мощность (Вт): 100
Мощность (HP): 1/7,5
Напряжение (В): 230
Гц: 50
Фазы: 1
Ток (A): 0,83
Передаточное отношение: 40
Радиальная нагрузка (N): 800
Радиальная нагрузка (lbs): 180
Длина XH (мм): 260
Длина XH (inch): 10,25
Вес (кг): 7,3
Вес (lbs): 16,3
Схема подключения: 07410021
Номер детали конденсатора: 49401154
Тип продукта: 42R5BFCI-5N
HPDecimal: 0,1333

Стандартные функции

• Метрическая резьба для крепления и метрические размеры вала для прямой интеграции в метрические системы.
• Полностью закрытый корпус с классом защиты IP-20 для защиты внутренних компонентов от контакта и загрязнений.
• Вентиляторное охлаждение для поддержания номинальной мощности.
• Изоляция класса 'B', эксплуатируемая в пределах класса 'A', для продления ресурса обмоток и смазки.
• Алюминиевое центральное кольцо и крышки для улучшенного теплоотвода и малого веса.
• Невентилируемый корпус редуктора для удержания смазки и предотвращения загрязнения.
• Промышленные лабиринтные/губчатые уплотнения на валах двигателя и выхода для надежного уплотнения при нагрузке.
• Подшипники игольчатого типа по всей конструкции для увеличения радиальной грузоподъемности и долговечности.
• Постоянно смазываемые шестерни с масляной смазкой для долгих интервалов обслуживания.
• Бронзовое червячное колесо для высокой ударной нагрузки и надежного зацепления.
• Закалённый и шлифованный червяк для прочности и длительного срока службы.

Опциональные аксессуары

• Набор алюминиевого распределительного коробки (давление/литьё) для двигателей и мотор-редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Метрический набор распределительной коробки с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластиковый корпус; 7,5MFD 370V (Артикул 49401154)
• Большой набор распределительной коробки для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

CAD / Чертежи / Схемы

• CAD-чертежи доступны: INF M0334B (PDF / DWG / STEP)
• Ссылка на схему подключения: 07410021

Технические спецификации

• Скорость: 32 об/мин
• Номинальный момент: 12,8 Н·м (113 lb-in)
• Мощность: 100 Вт (1/7,5 HP)
• Напряжение: 230 В, 50 Гц, однофазный
• Ток: 0,83 A
• Передаточное отношение: 40
• Радиальная грузоподъемность: 800 N (180 lbs)
• Длина XH: 260 мм (10,25 in)
• Вес: 7,3 кг (16,3 lbs)
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 42R5BFCI-5N
