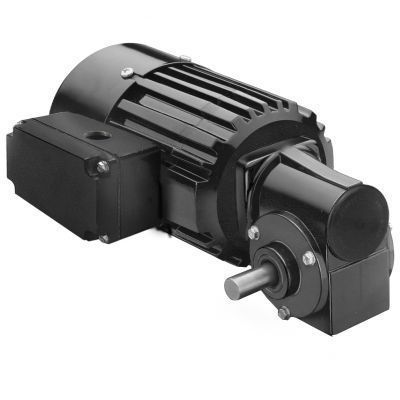

Мотор-редуктор AC Model 1490

монофазовыйчервячныйортогональный

Продукт
Модель 1490 из серии Metric 34R-3F: угловой редуктор-двигатель переменного тока. Однофазное исполнение 230 V 50 Hz, обеспечивает 70 об/мин на выходе и номинальный момент 3,4 Нм, предназначено для промышленных задач при низких оборотах и высоком моменте.

Технические характеристики

• Скорость (об/мин): 70
• Номинальный момент: 3,4 Нм (30 lb-in)
• Мощность: 50 W (1/15 HP, HPDecimal 0,0667)
• Напряжение / Частота: 230 V / 50 Hz
• Фазы: однофазный (1)
• Ток: 0,50 A
• Передаточное число: 20
• Допустимая радиальная нагрузка: 180 N (40 lbs)
• Длина XH: 221 mm (8,69 in)
• Вес: 4,5 kg (10,1 lbs)
• Схема подключения: 07410021
• Номер детали конденсатора: 49401068
• Тип продукта: 34R4BFCI-3F

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Клеммная коробка из литья под давлением с установленным клеммным блоком. IP-44.
• Охлаждение вентилятором для высокой выходной мощности.
• Система изоляции класса B, эксплуатируемая в пределах класса A для продления срока службы обмоток и смазочных материалов.
• Алюминиевое центральное кольцо и торцевые крышки для высокой тепловой эффективности и малого веса.
• Промышленные уплотнения типа «губа» на валах двигателя и выходного вала.
• Бронзовые втулки на выходном валу, смазанные через войлочные фитили и резервуар для тихой работы.
• Постоянно смазываемая передача с применением полужидкой смазки для длительного срока службы.
• Бронзовая червячная передача закалена и шлифована для высокой ударной прочности и долговечности.

Опциональные аксессуары

• Комплект крепления к основанию для редукторов 3F (модель 0967).
• Комплект клеммной коробки из литья под давлением для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984).
• Метрический комплект клеммной коробки из литья под давлением с клеммным блоком для 33A, 34R, 42A, 42R и 48R (модель 1984).
• Конденсатор; пластиковый корпус; 5,0 MFD / 400V (поз. 49401068).
• Большой комплект клеммной коробки из литья под давлением для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986).

Доступные загрузки
Чертежи CAD доступны в форматах PDF, DWG и STEP. Доступны схема электропроводки (Connection Diagram 07410021) и паспорт безопасности.

Характеристики / технические спецификации

• Модель: 1490
• Серия: Metric 34R-3F
• Скорость: 70 об/мин
• Номинальный момент: 3,4 Нм (30 lb-in)
• Мощность: 50 W (1/15 HP)
• Напряжение: 230 V
• Частота: 50 Hz
• Фазы: 1 (однофазный)
• Ток: 0,50 A
• Передаточное число: 20
• Радиальная нагрузка: 180 N (40 lbs)
• Длина XH: 221 mm (8,69 in)
• Вес: 4,5 kg (10,1 lbs)
• Ссылка на схему подключения: 07410021
• Номер детали конденсатора: 49401068
• Тип продукта: 34R4BFCI-3F
