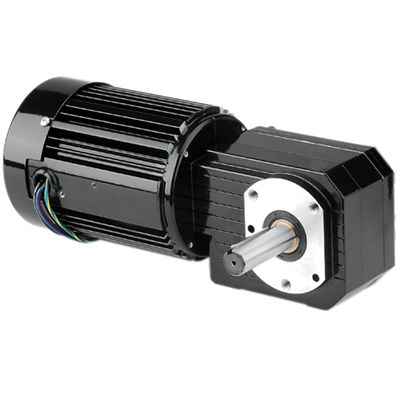

Мотор-редуктор AC Model 1264

монофазовыйчервячныйс винтовой зубчатой передачей

Продукт
Модель 1264 из серии Metric 42R-GB — однофазный AC угловой редуктор-двигатель. Предназначен для метрического монтажа и метрических размеров приводного вала, разработан для промышленных применений, требующих компактной передачи мощности под прямым углом.

Технические характеристики
Скорость (об/мин): 7,4
Номинальный момент (Nm): 42
Номинальный момент (lb-in): 375
Мощность (Вт): 100
Мощность (HP): 1/7.5
Вольтаж: 230 V
Гц: 50
Фазы: 1
Амперы: 0,78 A
Передаточное число: 190
Радиальная нагрузка (N): 900
Радиальная нагрузка (lbs): 200
Длина XH (мм): 294
Длина XH (inch): 11.57
Вес (кг): 8
Вес (lbs): 17.5
Схема подключения: 07410021
Номер детали конденсатора: 49401154
Тип изделия: 42R5BFCI-GB
HPDecimal: 0.1333

Стандартные характеристики

• Метрическая резьба крепления и метрические размеры приводного вала.
• Полностью закрытый корпус, степень защиты IP-20.
• Вентиляторное охлаждение для высокой выходной мощности.
• Изоляция класса B, эксплуатируемая в пределах класса A для продления срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и малого веса.
• Невентиляторный корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валах двигателя и выходного вала.
• Подшипники по всей конструкции для увеличения радиальной несущей способности и длительного срока службы.
• Передачи с постоянной масляной смазкой для длительного срока службы.
• Закаленные зубчатые колеса выходного вала спиральной формы для тихой работы и высокого выходного крутящего момента.
• Бронзовое червячное колесо для высокой ударной нагрузки.
• Закаленный и шлифованный червяк для прочности и длительного срока службы.

Опциональные аксессуары

• Набор литого клеммного корпуса для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984).
• Набор литого метрического клеммного корпуса с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984).
• Конденсатор; пластиковый корпус; 7.5MFD 370V (арт. 49401154).
• Большой набор литого клеммного корпуса для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986).

CAD и схемы
CAD-чертежи доступны в нескольких форматах (PDF, DWG, STEP). Схема подключения доступна (ссылка на схему подключения 07410021).

Технические спецификации

• Серия: Metric 42R-GB Series AC Right Angle Gearmotor.
• Модель: Model 1264.
• Скорость: 7,4 об/мин.
• Номинальный момент: 42 Nm (375 lb-in).
• Мощность: 100 W (1/7.5 HP; HPDecimal 0.1333).
• Напряжение: 230 V, 50 Hz, однофазный.
• Ток: 0,78 A.
• Передаточное число: 190.
• Радиальная несущая способность: 900 N (200 lbs).
• Длина XH: 294 mm (11.57 in).
• Вес: 8 kg (17.5 lbs).
• Ссылка на схему подключения: 07410021.
• Номер детали конденсатора: 49401154.
• Тип изделия: 42R5BFCI-GB.
