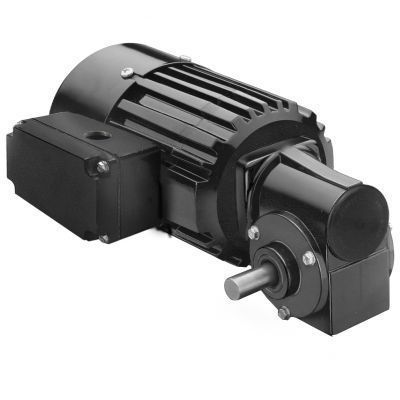

Мотор-редуктор AC Model 1491

монофазовыйчервячныйортогональный

Продукт
Модель 1491, метрическая серия 34R4BFCI-3F — угловой мотор-редуктор переменного тока. Однофазный аппарат 230 V, 50 Hz, рассчитан для метрического крепления и метрических размеров вала. Выходная мощность 50 W, номинальная скорость 35 об/мин.

Технические характеристики

• Скорость: 35 об/мин
• Номинальный крутящий момент: 4,2 Nm (37 lb-in)
• Мощность: 50 W (0,0667 HP)
• Напряжение/частота: 230 V, 50 Hz, однофазный
• Ток: 0,50 A
• Передаточное число: 40
• Радальная нагрузка: 180 N (40 lbs)
• Длина XH: 221 mm (8,69 in)
• Вес: 4,5 kg (10,1 lbs)
• ID схемы подключения: 07410021
• Номер детали конденсатора: 49401068
• Тип продукта: 34R4BFCI-3F

Стандартные особенности

• Метрические резьбы крепления и метрические размеры ведущего вала
• Корпус клемм в литье под давлением с установленным клеммным блоком. IP-44
• Охлаждение вентилятором для обеспечения высокой выходной мощности
• Изоляционная система класса B, эксплуатируемая в пределах класса A для продления срока службы обмоток и смазки
• Алюминиевое центральное кольцо и крышки для тепловой эффективности и снижения веса
• Промышленные манжетные уплотнения на валах двигателя и выхода
• Бронзовые втулочные подшипники на выходном валу с масляной системой через войлочные фитили и резервуар для тихой работы
• Постоянная смазка зубчатой передачи полужидкой смазкой для длительного срока службы
• Бронзовая червячная шестерня закалена и шлифована для высокой ударной нагрузки и долговечности

Опциональные аксессуары

• Набор корпуса клемм в литье под давлением для двигателей и мотор-редукторов 33A, 34R, 42A, 42R и 48R [model 0984]
• Метрический набор корпуса клемм в литье под давлением с клеммным блоком для 33A, 34R, 42A, 42R и 48R [model 1984]
• Конденсатор; пластиковый корпус; 5.0 MFD / 400V [изделие 49401068]
• Большой набор корпуса клемм в литье под давлением для 34R, 42R, 48R, 42R-FX, 33A, 42A стандартных двигателей и мотор-редукторов [model 0986]

Доступные загрузки (типы)
CAD-чертежи (PDF/DWG/STEP доступны у производителя), схема подключения, паспорта безопасности

Технические параметры

• Скорость: 35 об/мин
• Номинальный крутящий момент: 4,2 Nm (37 lb-in)
• Мощность: 50 W (1/15 HP, HPDecimal 0.0667)
• Напряжение: 230 V, 50 Hz, однофазный
• Ток: 0,50 A
• Передаточное число: 40
• Радальная нагрузка: 180 N (40 lbs)
• Длина XH: 221 mm (8,69 in)
• Вес: 4,5 kg (10,1 lbs)
• ID схемы подключения: 07410021
• Номер детали конденсатора: 49401068
• Тип продукта: 34R4BFCI-3F
