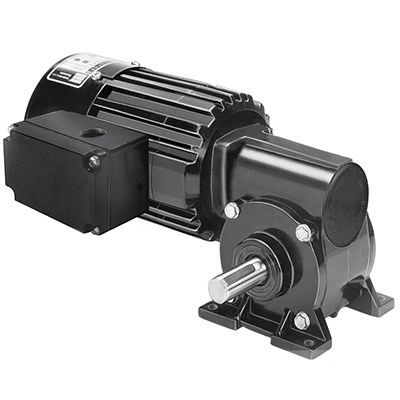

Мотор-редуктор AC Model 1468

монофазовыйчервячныйортогональный

Описание продукта
Модель 1468, серия Metric 34R-5F, угловой редукторно-электродвигательный агрегат AC, предназначенный для промышленных применений с низкой скоростью и высоким крутящим моментом. Однофазная 230 В единица, обеспечивающая 35 об/мин и 6,8 Нм номинального момента; компактный угловой выход для установки в ограниченном пространстве.

Ключевые характеристики

• Модель: 1468
• Серия: Metric 34R-5F
• Скорость: 35 об/мин
• Номинальный момент: 6,8 Нм (60 lb-in)
• Мощность: 50 W (0,0666 HP)
• Напряжение / Частота: 230 V AC / 50 Hz
• Фазы: Однофазный (1)
• Ток: 0,50 A
• Передаточное отношение: 40
• Допустимая радиальная нагрузка: 220 N (50 lbs)
• Длина XH: 232 mm (9,15 in)
• Вес: 5,6 kg (12,3 lbs)

Доступные чертежи и документы
CAD-чертежи в форматах PDF, DWG и STEP. Схема подключения (ссылка на соединительную схему: 07410021) в PDF. Паспорт безопасности материалов (SDS) доступен для соответствующих материалов.

Стандартные особенности

• Метрическая резьба для крепления и метрические размеры вала
• Полностью закрытый корпус, IP-20
• Охлаждение вентилятором для повышенной выходной мощности
• Изоляционная система класса B, эксплуатируемая в пределах класса A для продления срока службы катушек и смазки
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и уменьшенного веса
• Невентилируемый корпус редуктора
• Промышленные губчатые сальники на валу двигателя и выходном валу
• Бронзовые втулочные подшипники на выходном валу, смазываемые войлочными фитилями и резервуаром для тихой работы
• Передача постоянно смазывается маслом для долгого срока службы
• Бронзовая червячная шестерня для высокой стойкости к ударным нагрузкам
• Закаленная и шлифованная червячная шестерня для прочности и длительного срока службы

Опциональные аксессуары

• Набор литой клеммной коробки для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Набор литой метрической клеммной коробки с клеммником для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор в пластиковом корпусе, 7.5 MFD 370 V (позиция 49401154)
• Большой набор литой клеммной коробки для стандартных двигателей и редукторов 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Технические характеристики

• Код типа продукта: 34R4BFCI-5F
• Скорость: 35 об/мин
• Номинальный момент: 6,8 Нм (60 lb-in)
• Мощность: 50 W (0,0666 HP)
• Напряжение: 230 V AC
• Частота: 50 Hz
• Фазы: Однофазный (1)
• Ток: 0,50 A
• Передаточное отношение: 40
• Допустимая радиальная нагрузка: 220 N (50 lbs)
• Длина XH: 232 mm (9,15 in)
• Вес: 5,6 kg (12,3 lbs)
• Ссылка на схему подключения: 07410021
• Номер детали конденсатора: 49401154
