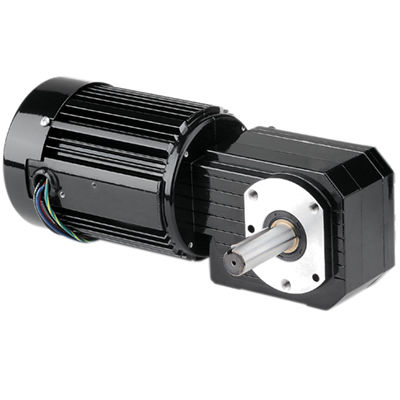

Мотор-редуктор AC Model 1262

монофазовыйчервячныйс винтовой зубчатой передачей

Обзор Модель 1262 — прямоугольный редукторный двигатель переменного тока серии 42R-GB с метрическим креплением от компании Bodine Electric. Компактный прямоугольный редукторный двигатель, разработанный для метрического крепления и с метрическими размерами приводного вала. Предназначен для работы от однофазного переменного тока, оснащен встроенным редуктором и редукторным корпусом с постоянной смазкой. Технические характеристики (таблица) Частота вращения (об/мин): 12 Номинальный крутящий момент (Нм): 33 Номинальный крутящий момент (фунт-дюйм): 290 Мощность (Вт): 100 Мощность (л.с.): 1/7,5 Напряжение (В): 230 Частота (Гц): 50 Число фаз: 1 Сила тока (А): 0,78 Передаточное число: 120 Радиальная нагрузка (Н): 900 Радиальная нагрузка (фунты): 200 Длина XH (мм): 294 Длина XH (дюймы): 11,57 Вес (кг): 8 Вес (фунты): 17,5 Схема подключения: 07410021 Артикул конденсатора: 49401154 Тип изделия: 42R5BFCI-GB HPDecimal: 0,1333 Стандартные характеристики

• Метрическая резьба крепления и метрические размеры приводного вала.
• Полностью закрытый корпус с классом защиты IP-20.
• Вентиляторное охлаждение для обеспечения высокой выходной мощности.
• Система изоляции класса «B», работающая в пределах класса «A» для продления срока службы обмотки и смазочного материала.
• Алюминиевое центральное кольцо и торцевые крышки для высокой тепловой эффективности и малой массы.
• Невентилируемый редукторный корпус.
• Промышленные манжетные уплотнения на двигателе и выходных валах.
• Подшипники по всему корпусу для повышенной радиальной нагрузочной способности и длительного срока службы.
• Редуктор с постоянной смазкой маслом для обеспечения длительного срока службы.
• Закаленная спиральная выходная шестерня для бесшумной работы и высокого выходного крутящего момента.
• Бронзовая червячная шестерня для высокой ударопрочности.
• Закаленная и отшлифованная червячная шестерня для прочности и длительного срока службы.

Дополнительные аксессуары

• Комплект литой под давлением клеммной коробки для двигателей и мотор-редукторов моделей 33A, 34R, 42A, 42R и 48R [модель 0984]
• Комплект литой под давлением метрической клеммной коробки с клеммной колодкой для двигателей и мотор-редукторов моделей 33A, 34R, 42A, 42R и 48R [модель 1984]
• Конденсатор; в пластиковом корпусе; 7,5 мФ, 370 В [Артикул 49401154]
• Комплект большой клеммной коробки из литого под давлением для серий 34R, 42R, 48R, 42R-FX, 33A, 42A серийных двигателей и мотор-редукторов [модель 0986]

Доступные документы

• Чертежи CAD: PDF, DWG, STEP (доступны ресурсы CAD для конкретных продуктов)
• Схема подключения: PDF (ссылка на схему подключения 07410021)
• Паспорта безопасности: PDF (доступны соответствующие паспорта безопасности)

Технические характеристики / спецификации

• Модель: 1262
• Серия: Metric 42R-GB
• Скорость: 12 об/мин
• Номинальный крутящий момент: 33 Нм (290 фунт-дюймов)
• Мощность: 100 Вт (0,1333 л.с. / 1/7,5 л.с.)
• Напряжение: 230 В, 50 Гц, однофазное
• Ток: 0,78 А
• Передаточное число: 120
• Радиальная нагрузка: 900 Н (200 фунтов)
• Длина XH: 294 мм (11,57 дюйма)
• Вес: 8 кг (17,5 фунтов)
• Ссылка на схему подключения: 07410021
• Артикул конденсатора: 49401154
• Тип изделия: 42R5BFCI-GB
