Мотор-редуктор AC Model 1466

монофазовыйчервячныйортогональный

Продукт

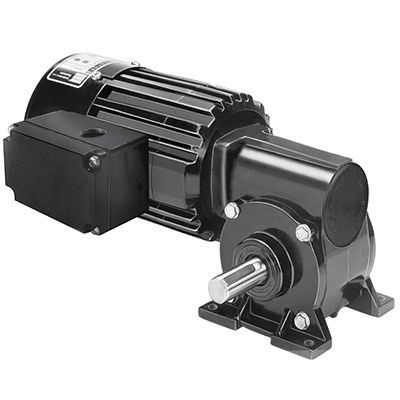

Модель 1466 — угловой редуктор-двигатель серии Metric 34R-5F переменного тока, предназначенный для компактных промышленных приводов. Однофазный блок 230 V, 50 Hz, мощность 50 W, передаточное число 20:1, номинальная скорость 70 об/мин. Product Type: 34R4BFCI-5F. Capacitor Part No.: 49401154. Connection Diagram No.: 07410021.

Технические характеристики

• Скорость (rpm): 70
• Номинальный крутящий момент (Nm): 4.4
• Номинальный крутящий момент (lb-in): 39
• Мощность (W): 50
• Мощность (HP): 1/15
• HPDecimal: 0.0666
• Напряжение/Частота: 230 V, 50 Hz, однофазный
• Ток (A): 0.50
• Передаточное число: 20
• Радиальная нагрузка: 220 N (50 lbs)
• Длина XH: 232 mm (9.15 in)
• Вес: 5.6 kg (12.3 lbs)

Стандартные особенности

• Метрическая резьба для крепления и метрические размеры выходного вала
• Полностью закрытый корпус, степень защиты IP-20
• Вентиляторное охлаждение двигателя для стабильной мощности
• Изоляция класса B, эксплуатируемая в пределах класса A для продления срока службы обмоток и смазки
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и малого веса
• Невентилируемый корпус редуктора
• Промышленные торцевые манжеты на валах двигателя и выхода
• Бронзовые втулочные подшипники на выходном валу, смазанные через войлочные фитили и резервуар для тихой работы
• Постоянно смазываемая маслом передача для долгого срока службы
• Бронзовое червячное колесо для высокой прочности при ударных нагрузках
• Закаленное и шлифованное червячное колесо для прочности и долговечности

Опциональные аксессуары

• Набор литого клеммного корпуса для двигателей и редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Метрический набор литого клеммного корпуса с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор, пластиковый корпус, 7,5 MFD 370 V (арт. 49401154)
• Большой набор литого клеммного корпуса для 34R, 42R, 48R, 42R-FX, складских двигателей и редукторов 33A, 42A (модель 0986)

Технические данные (кратко)

• Connection Diagram No.: 07410021
• Capacitor Part No.: 49401154
• Product Type: 34R4BFCI-5F
• Скорость: 70 rpm
• Номинальный крутящий момент: 4.4 Nm (39 lb-in)
• Мощность: 50 W (1/15 HP)
• Ток: 0.50 A
• Передаточное число: 20
• Радиальная нагрузка: 220 N (50 lbs)
• Длина XH: 232 mm (9.15 in)
• Вес: 5.6 kg (12.3 lbs)
