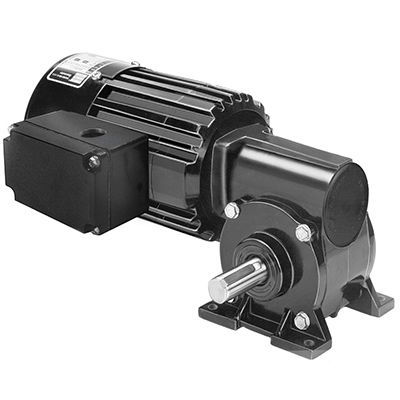

Мотор-редуктор AC Model 1469

монофазовыйчервячныйортогональный

Обзор
Модель 1469 из серии Metric 34R-5F — угловой мотор-редуктор переменного тока от Bodine Electric. Номинальная рабочая точка: 23 об/мин; 72 lb·in (8,1 Нм); 1/15 HP (50 Вт); 230 В AC, однофазный.

Чертежи CAD
Доступны для загрузки CAD-ресурсы для модели 1469: PDF, DWG, STEP.

Схема подключения
Схема подключения доступна в формате PDF (идентификатор: 07410021).

Паспорта безопасности
Паспорт безопасности (SDS) доступен в PDF для материалов, используемых в этом продукте.

Дополнительные аксессуары

• Набор литого монтажного короба для клемм для двигателей и мотор-редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Метрический набор литого монтажного короба с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор, пластиковый корпус, 7.5 MFD 370V (артикул 49401154)
• Большой набор литого монтажного короба для складских двигателей и мотор-редукторов 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Стандартные характеристики

• Метрические крепёжные резьбы и метрические размеры приводного вала
• Полностью закрытый корпус, степень защиты IP-20
• Вентиляторное охлаждение для повышенной длительной мощности
• Изоляционная система класса B, эксплуатируемая в пределах класса A для продления срока службы обмоток и смазки
• Алюминиевое центральное кольцо и крышки для улучшенного теплоотвода и малого веса
• Невентилруемый корпус редуктора
• Промышленные лабиринтные/губчатые уплотнения на валах двигателя и выходном валу
• Бронзовые втулки на выходном валу, смазываемые войлочными фитилями и резервуаром для тихой работы
• Постоянно смазываемые маслом передачи для долгого срока службы
• Бронзовая червячная шестерня для высокой ударной нагрузки
• Закалённый и шлифованный червяк для прочности и долговечности

Технические характеристики

• Серия: Metric 34R-5F Series AC Right Angle Gearmotor
• Модель: 1469
• Скорость (об/мин): 23
• Номинальный крутящий момент: 8,1 Нм (72 lb·in)
• Мощность: 50 Вт (1/15 HP)
• Напряжение: 230 В AC
• Частота: 50 Гц
• Фазы: 1
• Ток: 0,50 A
• Передаточное отношение: 60
• Радиальная нагрузка: 220 N (50 lbs)
• Длина XH: 232 мм (9,15 in)
• Вес: 5,6 кг (12,3 lbs)
• Схема подключения: 07410021
• Номер детали конденсатора: 49401154
• Тип продукта: 34R4BFCI-5F
• HP в десятичном виде: 0,0666
