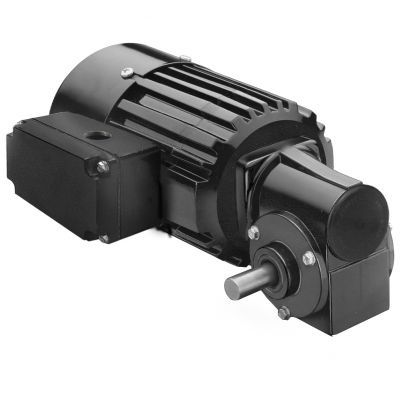

Мотор-редуктор AC Model 1487

монофазовыйчервячныйортогональный

Продукт
Model 1487 серии Metric 34R-3F — AC право-угловой мотор-редуктор. Однофазный AC мотор-редуктор, разработанный для метрических монтажных резьб и метрических размеров входного вала.

Характеристики (как указано на странице)
Скорость (rpm) : 47
Номинальный момент (Nm) : 3.8
Номинальный момент (lb-in) : 34
Мощность (Вт) : 50
Мощность (HP) : 1/15
Вольты : 230
Гц : 50
Фазы : 1
Амперы : 0.50
Передаточное число : 30
Радиальная нагрузка (N) : 180
Радиальная нагрузка (lbs) : 40
Длина XH (mm) : 221
Длина XH (inch) : 8.69
Вес (kg) : 4.5
Вес (lbs) : 10.1
Схема подключения : 07410021
Номер детали конденсатора : 49401068
Тип продукта : 34R4BFCI-3F
HPDecimal : 0.0667

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Клеммная коробка из литья под давлением с установленным клеммным блоком. IP-44.
• Вентиляторное охлаждение для повышенной выходной мощности.
• Система изоляции класса "B", эксплуатируемая в пределах класса "A" для продления срока службы обмоток и смазки.
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и малого веса.
• Промышленные уплотнения типа «губа» на валу двигателя и выходном валу.
• Бронзовые втулочные подшипники на выходном валу смазываются через войлочные фитили и резервуар для бесшумной работы.
• Постоянно смазываемые зубчатые передачи с полужидкой смазкой для длительного срока службы.
• Бронзовая червячная шестерня для высокой ударной нагрузки.
• Закалённая и шлифованная червячная шестерня для прочности и долгого срока службы.

Доступные для скачивания ресурсы (типы указаны на странице)
Предоставляются чертежи CAD (PDF/DWG/STEP выбираемые), схема подключения, паспорта безопасности для продукта.

Опциональные аксессуары (перечислены на странице)

• Крепёжный комплект для опорной плиты для редукторов 3F [model 0967]
• Комплект клеммной коробки из литья под давлением для двигателей и редукторов 33A, 34R, 42A, 42R и 48R [model 0984]
• Комплект метрической клеммной коробки из литья под давлением с клеммным блоком для 33A, 34R, 42A, 42R и 48R [model 1984]
• Конденсатор; пластиковый корпус; 5.0 MFD / 400V [Item 49401068]
• Большой комплект клеммной коробки из литья под давлением для 34R, 42R, 48R, 42R-FX, 33A, 42A стандартных двигателей и редукторов [model 0986]

Примечания
Однофазный 230 V / 50 Hz, с вентиляторным охлаждением, клеммная коробка из литья под давлением IP-44 с установленным клеммным блоком. Постоянно смазываемая передача; бронзовая червячная шестерня и бронзовые втулочные подшипники.

Характеристики / технические спецификации

• Модель: Model 1487
• Серия: Metric 34R-3F Series
• Скорость: 47 rpm
• Номинальный крутящий момент: 3.8 Nm (34 lb-in)
• Мощность: 50 W (1/15 HP, HPDecimal 0.0667)
• Напряжение / Частота: 230 V / 50 Hz (однофазный)
• Ток: 0.50 A
• Передаточное число: 30
• Допустимая радиальная нагрузка: 180 N (40 lbs)
• Длина XH: 221 mm (8.69 in)
• Вес: 4.5 kg (10.1 lbs)
• Ссылка на схему подключения: 07410021
• Номер детали конденсатора: 49401068
• Обозначение типа продукта: 34R4BFCI-3F
