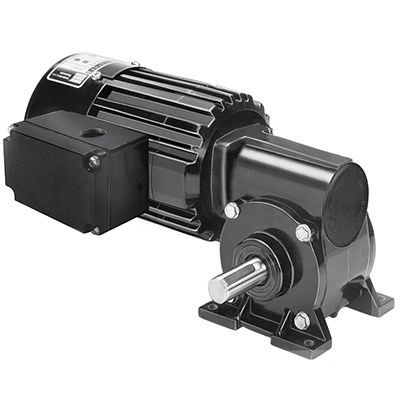

Мотор-редуктор AC Model 1465

монофазовыйчервячныйортогональный

Обзор продукта
Модель 1465 серии Metric 34R-5F — это AC угловой мотор-редуктор с метрическими монтажными резьбами и метрическими размерами приводного вала. Мотор полностью закрыт, степень защиты IP-20, с принудительным воздушным охлаждением для высокой выходной мощности. Применяется система изоляции класса "B", эксплуатируемая в пределах класса "A". Конструкция включает алюминиевое центральное кольцо и крышки для тепловой эффективности и малой массы, невентилируемый корпус редуктора, промышленные уплотнения типа «губа», бронзовые втулочные подшипники на выходном валу, смазываемые войлочными фитилями и резервуаром, постоянно смазываемые маслом передачи, бронзовое червячное колесо для высокой ударной прочности и закалённый и шлифованный червяк для длительного срока службы.

Технические характеристики

• Скорость (rpm) : 140
• Номинальный момент (Nm) : 2.4
• Номинальный момент (lb-in) : 21
• Мощность (Watts) : 50
• Мощность (HP) : 1/15
• Вольт : 230
• Hz : 50
• Фазы : 1
• Амперы : 0.50
• Передаточное число : 10
• Радиальная нагрузка (N) : 132
• Радиальная нагрузка (lbs) : 30
• Длина XH (mm) : 232
• Длина XH (inch) : 9.15
• Вес (kg) : 5.6
• Вес (lbs) : 12.3
• Схема соединений : 07410021
• Номер детали конденсатора : 49401154
• Тип изделия : 34R4BFCI-5F
• HPDecimal : 0.0666

Стандартные характеристики

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Полностью закрыт, степень защиты IP-20.
• Охлаждение вентилятором для высокой выходной мощности.
• Изоляция класса "B", эксплуатируемая в пределах класса "A" для продления срока службы обмоток и смазочных материалов.
• Алюминиевое центральное кольцо и крышки для высокой тепловой эффективности и малой массы.
• Невентилируемый корпус редуктора.
• Промышленные лопастные уплотнения на валах двигателя и выхода.
• Бронзовые втулочные подшипники на выходном валу, смазываемые войлочными фитилями и резервуаром для тихой работы.
• Постоянно смазываемое маслом зубчатое зацепление для долгого срока службы.
• Бронзовое червячное колесо для высокой ударной прочности.
• Закалённый и шлифованный червяк для прочности и долгого срока службы.

Дополнительные аксессуары

• Комплект алюминиевой клеммной коробки для двигателей и мотор-редукторов 33A, 34R, 42A, 42R и 48R (модель 0984)
• Комплект метрической клеммной коробки из литья под давлением с клеммной колодкой для 33A, 34R, 42A, 42R и 48R (модель 1984)
• Конденсатор; пластиковый корпус; 7.5MFD 370V (Артикул 49401154)
• Большой комплект клеммной коробки из литья под давлением для 34R, 42R, 48R, 42R-FX, 33A, 42A (модель 0986)

Доступные документы (только названия)

• CAD-чертежи (PDF, DWG, варианты STEP указаны)
• Схема электропроводки (ссылка 07410021)
• Паспорта безопасности (ссылка на exxonmobile material safety data sheet)

Технические спецификации

• Модель: 1465
• Серия: Metric 34R-5F
• Скорость: 140 rpm
• Номинальный момент: 2.4 Nm / 21 lb-in
• Мощность: 50 W (1/15 HP; HPDecimal 0.0666)
• Напряжение: 230 V, 50 Hz, однофазный
• Ток: 0.50 A
• Передаточное число: 10
• Радиальная нагрузочная способность: 132 N (30 lbs)
• Длина XH: 232 mm / 9.15 in
• Вес: 5.6 kg / 12.3 lbs
• Ссылка на схему соединений: 07410021
• Номер детали конденсатора: 49401154
• Код типа изделия: 34R4BFCI-5F
